感受芯片跨界赋能引领行业变革,体验前沿科技提升生活品质,近日,芯片研发商杭州暖芯迦电子科技有限公司发布了多功能神经刺激芯片TENS-NS4。
多功能神经刺激芯片TENS-NS4
多功能神经刺激芯片TENS-NS4通过双相电流刺激人体的神经粗纤维网络和肌肉组织,实现按摩镇痛、辅助增肌、肌肉康复的多效功能。NS4可以实现多种刺激模式以支持各种终端应用。第一种是TENS功能,有4个刺激模式;第二种是EMS肌肉电刺激模式,可以实现辅助增肌和肌肉康复2种功能。

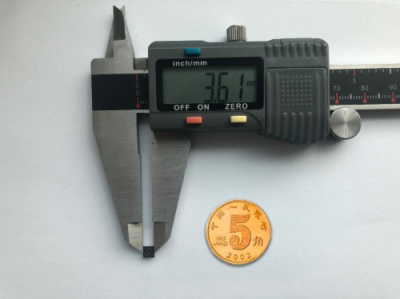

多功能神经刺激芯片TENS-NS4尺寸对照
NS4芯片由电池充电模块、电源开关、高压升压转换器和多模式刺激模块组成。电池充电器可以和外部锂电池直接连接,并在芯片内部管理所有充电阶段。所有数字和模拟电源均由电源开关输出的内置稳压器进行调节。由电池供电的内置电压升压转换器(DC-DC)可以产生高达55V的刺激电压。电压升压器由内部控制模块控制调节。刺激模块用来驱动阳极和阴极。升压转换器输出的高电压为刺激模块提供多种模式输出,从而允许更大范围的刺激器负载下应用。另外芯片集成了嵌入式触摸传感器(电容触摸输入按钮),可替代物理按钮。
NS4是紧凑型芯片,能够提供双相电流刺激脉冲。通过改变及组合不同的脉冲宽度,强度和时间间隔,实现对用户的不同生理刺激影响。嵌入式数字控制器支持三种主要模式:TENS、EMS辅助增肌(ASP)和EMS康复(RP)。在TENS模式下,控制器产生4个子模式,即传统、针灸、脉冲和综合。在EMS模式下, 控制器生成4个子模式,即EMS辅助增肌的肌肉增强和肌肉耐力、EMS康复的弱肌肉训练和康复。该芯片支持16个档位的刺激电流大小,可以通过接口调节电流大小,电流可以从最低的3.6mA逐步 (每档3.6mA) 提升到57.6mA。
因此该芯片虽小但功能强大,不仅可以刺激神经末梢实现按摩镇痛,还可刺激肌肉收缩,实现辅助增肌,并帮助无法自主训练的人进行肌肉康复,可以应用于多种场景。另外,该芯片方案有望帮助传统的理疗仪、肌肉训练和康复设备更新换代,实现微型化、低成本、低功耗的解决方案。
芯片应用智能护具
防护+镇痛修复,运动舒缓两不误。
芯片应用智能手机
手机变身,随时随地享受高端健身按摩体验。
芯片应用智能按摩贴
更轻巧,更便携,更人性化。
据了解,暖芯迦多功能神经刺激芯片TENS-NS4从设计到问世,经历1年半的时间,在这个过程中,暖芯迦不断优化设计,提升产品性能指标。芯片作为高度集成、低成本、低功耗的解决方案,能给我们的生活带来诸多改变。暖芯迦电子成立于2014年,专注于神经刺激芯片和生物传感芯片的开发,在该领域已有十余年的研发资历,是国内最早从事“高分辨率人工视网膜”(一种恢复盲人功能性视力的装备)研究的企业之一,并主持相关的“十三五”国家重点专项项目,团队领导人是国家级高层次人才——杨佳威博士。暖芯迦坚持自主研发,为国产生物医疗芯片的未来发展贡献自己的力量,希望能够为社会分享更多更美好的医疗健康产品。
