不管是PICO 4系列、YVR 2，还是Quest Pro等产品，它们大多数都对外宣传采用了Pancake透镜，以此来彰显自家产品的优秀。那问题来了，什么是Pancake透镜？它对VR厂商来说，又有何意义呢？本期的百科，将为你揭秘。
助力VR一体机轻薄化的Pancake透镜

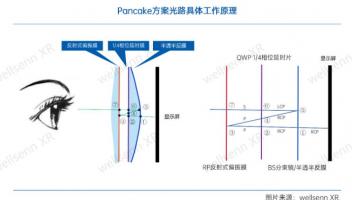

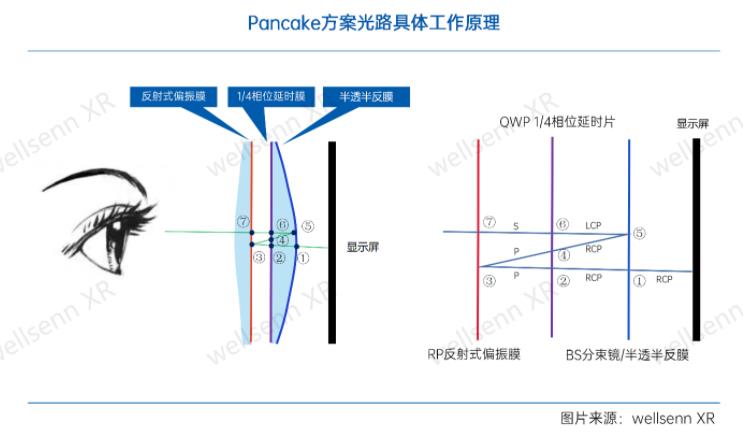

据中信、光大研报介绍，Pancake是一种折叠光学方案，其利用光的偏振特性，通过半透半反膜、反射偏振片等使光在光学模组中反射多次，达到“折叠”光学路径的目的。
图源：网络
Pancake与当前主流方案相比，优势包括：

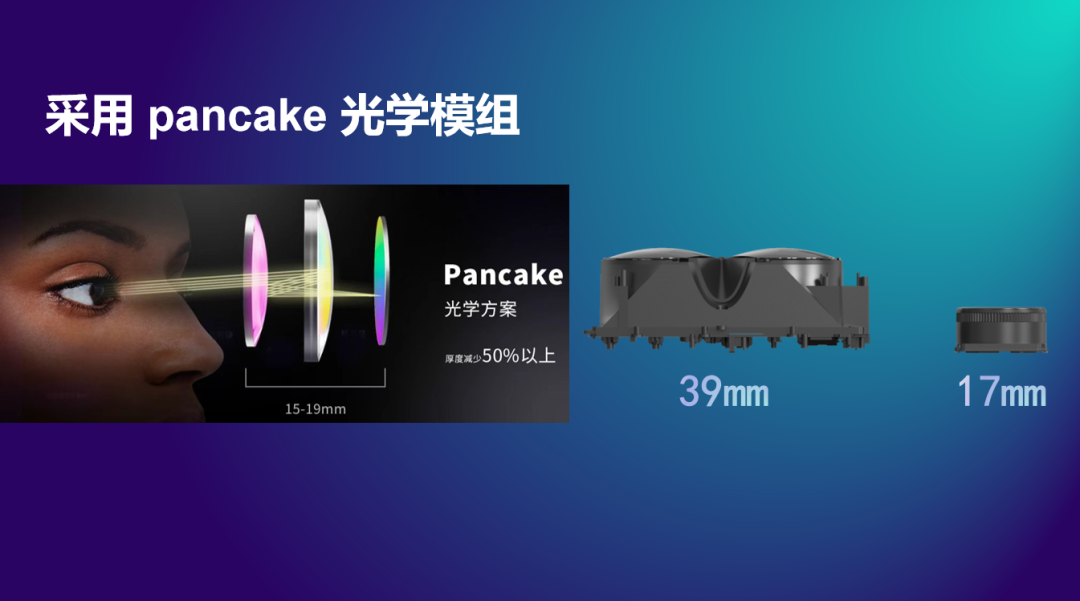

1、Pancake这跌光学方案能够大幅降低VR头显重量及尺寸，提升用户的佩戴体验；
2、Pancake方案通过调整透镜组位置来直接调节屈光度，极大地方便了近视用户。
不过，该技术也有劣势：
1、受制于光学原理，光在Pancake模组中多次经过偏振、半反射等环节，每一环节损失约50%光效，最终光效可能仅为显示器的10%左右，因此需搭配亮度较高的显示屏；
2、尽管Pancake方案视场角理论上限较高，但目前可实现的视场角（90°左右）明显低于菲涅尔透镜方案（100°以上）。
3、另外，中信证券指出，Pancake 透镜方案材质是玻璃，制造成本更高；目前主流技术菲涅尔透镜模组约5-10 美金，Pancake 模组约30-40 美金。
图源：网络
Pancake 透镜生产技术难度主要集中在膜材料质量、贴膜工艺和组装调整三方面。相比传统非球面透镜和菲涅尔透镜，Pancake 模组功能优势在于光路折叠，光学膜在成像中起到了至关重要的作用，因此膜材料的质量和贴膜工艺相对应构成了技术核心。同时，Pancake 方案光路设计复杂，组装和对齐调整要求很高，细微差异便会导致光学模组整体的光路变化。
图源：网络
目前已上市的VR头显中，采用Pancake超短焦光学方案的主要有：华为VR Glass、HTC Vive Flow和Arpara 5K，这三款产品都是分体式VR眼镜，需要手机、电脑等外接设备来供提供供电单位和计算单位。从今年开始，我们也将陆续看到搭载这一方案的VR一体机。比如YVR2、PICO 4系列、Meta Quest pro、arpara AIO、创维Pancake 1系列等，还有备受期待的苹果MR头显。
前景美好的Pancake透镜
随着越来越多的VR一体机采用Pancake光学方案，该方案且未来渗透至更多品牌，机构预测2022/23/24年Pancake技术渗透率分别约10%+/30%+/60+%；单价角度，目前Pancake方案ASP约200~300元，考虑价格年降，机构预计2022/23/24年Pancake方案市场规模2.8~4.2/11~17/29~44亿元，以区间下限测算对应2022~24年CAGR达223%。
根据测算，假设2026 年全球 VR 头显出货量3473万台，Pancake渗透率80%，单目光学膜成本100元，对应市场规模约为56亿元。考虑到目前Pancake光学膜达标供应商较少，对于单家企业来说从0到1弹性增长机会较大。此外，随着面板产业转移，我国偏光片市场需求不断增加，但是供给端高度依赖进口，国产化率提升同样是本土偏光片企业的发展良机。
图源：网络
这些厂商跟Pancake透镜有关
相对优越的光学性能，Pancake未来有望成为产业和资本追逐的潜力赛道。当前，拥有Pancake专利或者模组厂商包括原光学厂商、屏幕厂商、整机厂商以及ODM/OEM厂商等。
光学厂商，早期在光学设计、加工有长期的经验积累和优秀的研发设计团队，例如舜宇光学、欧菲光、多哚、惠牛、耐德佳、水晶光电、双莹光电、多普光电、鸿蚁光电等。
屏幕厂商，这类厂商生产微型高分辨率的屏幕，例如美国硅基OLED厂商kopin，中国硅基OLED厂商视涯，TCL华星光电等，都有拥有Pancake的相关专利或模组。
整机厂商，包括Meta、PICO、华为以及苹果等，企业实力雄厚，研发投入大，关键技术自研预研，也拥有Pancake的相关专利和技术。
ODM/OEM厂商，例如歌尔股份、立讯精密旗下立景等企业，基于整机方案设计和生产制造能力，从整机往上游核心零部件延申，也拥有相关的Pancake专利和成品模组。
最后一种则是手握Pancake核心材料的公司美国3M，其反射偏振模是目前Pancake模组厂商难以绕开的关键材料，其也联合华硕推出了基于Pancake方案的VR参考设计。
写在最后
咱们前面说了那么多关于Pancake透镜的信息，可能有人还是弄不明白Pancake透镜。不过那也没关系，你只要记住Pancake透镜是个好东西就对了，其他的就没有必要想太多。
图源：网络
与百科的人物、公司、产品不同，技术类别的内容偏向于枯燥、乏味，因此对于一般的读者来说，会有压力，但对于发烧友与想了解这个行业的人来说却又是必要的。如果【百科·技术】中，出现了错误、遗漏等，请诸位读者不吝赐教。
