~在Mentor, a Siemens Business 提供的“SystemVision™”系列的云环境下,轻松验证电路解决方案~
全球知名半导体制造商ROHM(总部位于日本京都)面向汽车和工业设备等电子电路设计者和系统设计者,开发出可以在解决方案电路上一并验证功率元器件(功率半导体)、驱动IC及电源IC等的Web仿真工具“ROHM Solution Simulator”,并在ROHM官网上公开了该工具能支持的44个电路解决方案。
“ROHM Solution Simulator”是在ROHM官网上运行的电子电路仿真工具。从部件选型和元器件单体验证等开发初期阶段到系统级的验证阶段,各种仿真工作都可以在Web上执行。ROHM提供的SiC元器件等功率元器件产品、驱动IC和电源IC等IC产品,都可以在接近实际环境的解决方案电路中快速简单的一并进行验证,从而可显著缩短应用开发周期。
此外,本仿真器采用电子设计自动化软件行业龙头企业、在汽车行业和工业设备行业拥有骄人业绩的Mentor,a Siemens Business(以下简称“Mentor”) 推出的仿真平台“SystemVision Cloud (SVC)”开发而成。因此,拥有SVC账户的用户也可将“ROHM Solution Simulator”中执行的仿真数据导入自己的SVC环境(工作区),从而能够在更接近实际使用的环境下进行验证。
Mentor公司的SystemVision Cloud产品经理Darrell Teegarden先生表示,“ROHM提供的在SystemVision多域云平台上构建的在线综合解决方案,能够有效减少客户的开发周期和成本。我相信,通过致力于维护和完善在SystemVision Cloud环境下工作的元器件模型和参考电路,未来ROHM将会帮助客户解决更多的课题。”
用户仅需登陆ROHM官网,即可免费使用这款仿真器。此外,在下面给出的ROHM Solution Simulator特设网页上,不仅可以使用仿真器,还公开了用户使用仿真器所需的文档。
ROHM Solution Simulator特设网页 https://www.rohm.com.cn/solution-simulator
未来,ROHM将继续增加支持“ROHM Solution Simulator”的电路解决方案和产品,还会提供部分直接用于评价仿真电路的“EVK解决方案(评估套件)”,以进一步缩短应用开发周期并预防评估中的出现的问题。
<背景>
不仅在汽车和工业设备领域,几乎在所有的应用开发过程中,都会在设备试制前充分利用仿真来减少开发工时。在电子电路板的设计过程中也是一样,仿真可以减少部件选型所需的时间和精力,在实机验证之前明确问题所在,从而可以显著减少电路板试制和评估相关的工时。
迄今为止,ROHM提供了很多帮助用户解决每个开发流程中的各种问题的解决方案,例如,通过仿真真实地再现产品电气特性的SPICE模型、通过流体分析来验证发热现象和散热效果的热设计支持等。最近,ROHM面向汽车和工业设备领域,致力于开发并支持能够最大限度地发挥出提供大功率的功率元器件产品和驱动功率元器件的IC产品性能的应用电路,此次,又新推出了业界为数不多的能够一并验证功率元器件产品和IC产品的“ROHM Solution Simulator”。其中,同时验证SiC元器件和驱动SiC的栅极驱动器IC是业界先进的方法。

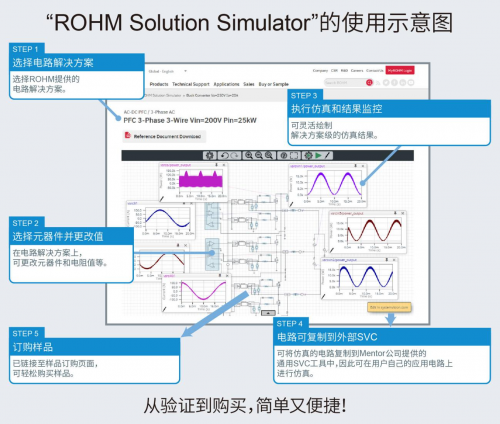

“ROHM Solution Simulator”具有以下特点,可大幅缩减电子电路设计者和系统设计者的应用开发工时。
1. 通过接近应用环境的电路解决方案,可同时验证功率元器件和IC
“ROHM Solution Simulator”作为能够一并验证功率元器件产品和IC产品的Web仿真器,可以通过接近实际应用环境的电路解决方案,快速又轻松地验证ROHM提供的SiC元器件和IGBT等功率元器件产品、驱动IC和电源IC等IC产品。由于可以结合外围电路一并验证元器件单体无法看见的特性,因此可大大减少应用的开发工时。
目前支持的电路解决方案有44种,今后将继续增加电路解决方案和电源IC、LED驱动器IC等支持该工具的产品。另外,还计划在未来嵌入热仿真用模型。

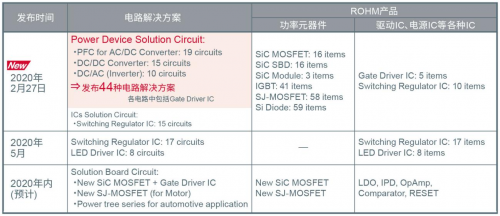

●提供的电路解决方案和产品一览表(截至发稿时)
2. 仿真数据可以植入到用户自己的开发环境
“ROHM Solution Simulator”采用Mentor 推出的仿真平台“SystemVision Cloud (SVC)”开发而成。现有的SVC用户或新注册SVC账户的用户可以将“ROHM Solution Simulator”中执行的仿真数据导入自己的SVC环境(工作区),在更接近实际使用的系统电路上进行验证,也能够自定义验证。

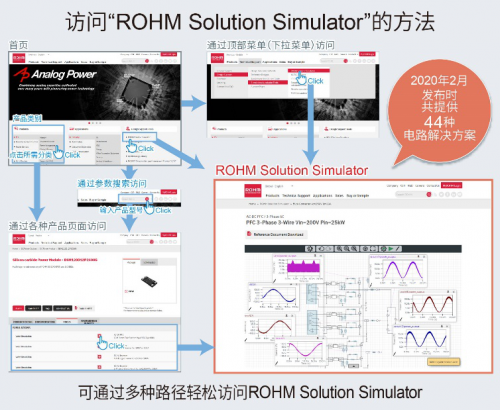

<关于ROHM Solution Simulator特设网页>
访问下面的ROHM官网上的“ROHM Solution Simulator”特设网页,仅进行用户注册,即可轻松使用ROHM Solution Simulator。另外,特设网页中还公开了使用ROHM Solution Simulator所需的文档。
ROHM Solution Simulator特设网页https://www.rohm.com.cn/solution-simulator
<关于EVK解决方案(评估套件)>
未来,除“ROHM Solution Simulator”中已经注册的电路解决方案之外,ROHM还将提供可直接评估同一电路的评估套件“解决方案EVK”。作为第一波评估套件,发布了车载用电源IC的电源树扩展板。这是针对车载应用所需的电源系统,提供最佳电源IC配置解决方案的工具。还能提供应用开发时容易出问题的电磁兼容(EMC)设计支持和热设计支持,用户可将其作为设计和验证工具与仿真结合使用。
<关于Mentor提供的SystemVision Cloud>
SystemVision Cloud是Mentor提供的能够执行最新多域仿真的云计算软件即服务(SaaS)。支持从IE浏览器访问,因此可以利用电脑随时随地像在公司一样进行分析,并且支持加密的VHDL/AMS、SPICE模型,因此能够导入Mentor PCB设计环境(Xpedition™系列)中。
