1.方案介绍
百度推出了人体关键点识别，检测图像中的人体并返回人体矩形框位置，精准定位21个核心关键点，包含头顶、五官、颈部、四肢主要关节部位，支持多人检测、大动作等复杂场景。支持多人体检测，检测图像中的所有人体，标记出每个人体的坐标位置;不限人体数量，适应人体轻度遮挡、截断的情况。
人体关键点识别的功能特点可以应用到体育健身，根据人体关键点信息，分析人体姿态、运动轨迹、动作角度等，辅助运动员进行体育训练，分析健身锻炼效果，提升教学效率。在这些应用中对人体姿态的判定是一个关键，通过姿态判定进而判断运动员或者体育爱好者的动作是否符合要求，对于体操，瑜伽等对姿态要求比较高的体育活动;甚至是体感游戏都有很好的帮助。
2.方案思路及实现
本攻略通过人体关键点，计算出人的 左右手臂，左右肩部，左右腿部以及左右髋部8个夹角，进而与要求标准夹角及允许的误差范围进行对比。从而实现人体姿态的判定及打分。我开发的功能在提供姿态打分的同时，提供原图基础上的渲染图及动作分析图，方便运动员进行分析。主要内容包括以下方面：
2.1平台接入

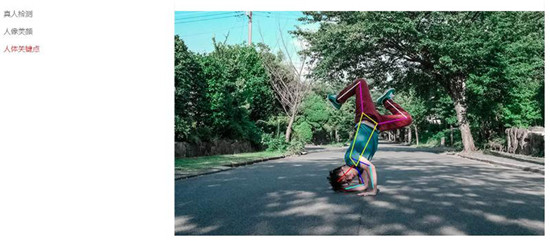

具体接入方式比较简单：
2.2 百度人体关键点功能调用：
请参照我的另外一篇文章：第四期【百度大脑新品体验】人体关键点识别
2.3 其他方面：
夹角计算：通过余弦计算。
关键点过滤：对于不同置信度的关键点以不同的颜色显示在渲染图及分析图上，0.9分以上的用绿色，0.5-0.9用黄色，0.5以下用红色。方便用户识别。
渲染图：在原图上进行渲染，显示关键点和主要连线，包括身体，四肢，头部，脸部增加一条中轴线从头顶到鼻子到颈部。
分析图：在新的图片上显示关键点和主要连线，包括身体，四肢，头部，脸部增加一条中轴线从头顶到鼻子到颈部，方便用户查看人脸方向。同时显示每个位置的夹角及是否满足要求，如果符合显示绿色，如果不符显示红色。方便运动员进行分析。
判定分数：100*通过的夹角数量/总识别出来的夹角数量
3.实现效果及测试
案例1：一个经典的体操鞍马动作：
要求四肢平直，右腿与身体平直，左腿75度左右。以下为具体的角度要求：
required_pose1={
'shoulder_left_angle':[15,10],
'shoulder_right_angle':[60,10],
'hip_left_angle':[180,10],
'hip_right_angle':[75,10],
'arm_left_angle':[180,10],
'arm_right_angle':[180,10],
'leg_left_angle':[180,10],
'leg_right_angle':[180,10]
}
上面的每组数值第一个为要求的角度，第二个为允许误差空间。

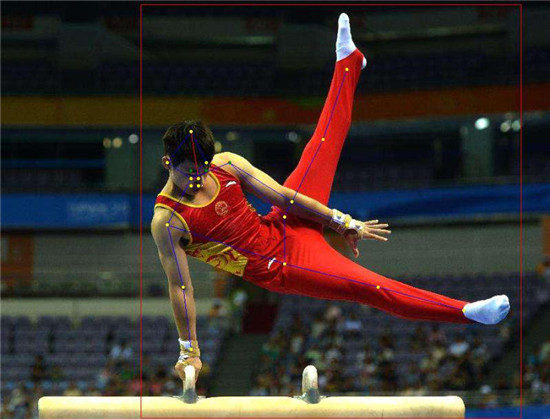

下面为渲染图，分析图和报告：
处理时长:0.71秒
person_num: 1
左肩：13.0,符合
右肩：57.5,符合
左髋：175.6,符合
右髋：71.6,符合
左臂：171.2,符合
右臂：173.1,符合
左腿：171.9,符合
右腿：178.8,符合
动作评分：100.0
案例2：多人双手张开动作：
动作模板，双手张开：
required_pose2={
'shoulder_left_angle':[90,10],
'shoulder_right_angle':[90,10],
'hip_left_angle':[170,10],
'hip_right_angle':[170,10],
'arm_left_angle':[180,10],
'arm_right_angle':[180,10],
'leg_left_angle':[180,10],
'leg_right_angle':[180,10]
}

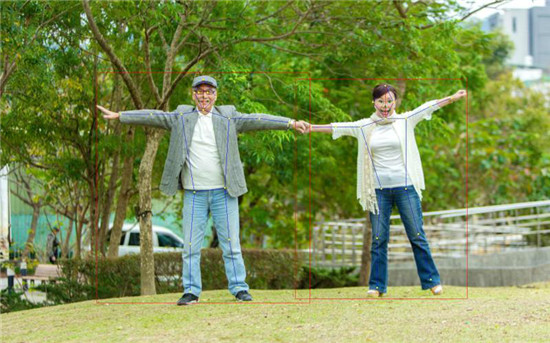

渲染图：
分析图：
报告：
处理时长:4.00秒
person_num: 2
左肩：93.6,符合
右肩：99.5,符合
左髋：165.8,符合
右髋：171.7,符合
左臂：171.9,符合
右臂：180.0,符合
左腿：174.5,符合
右腿：175.2,符合
动作评分：100.0
左肩：116.6,不符
右肩：108.4,不符
左髋：156.8,不符
右髋：164.7,符合
左臂：175.2,符合
右臂：180.0,符合
左腿：nan,不符
右腿：175.2,符合
动作评分：50.0
案例3，瑜伽动作：
动作模板：
required_pose3={
'shoulder_left_angle':[180,10],
'shoulder_right_angle':[80,10],
'hip_left_angle':[110,10],
'hip_right_angle':[80,10],
'arm_left_angle':[45,10],
'arm_right_angle':[45,10],
'leg_left_angle':[30,10],
'leg_right_angle':[55,10]
}

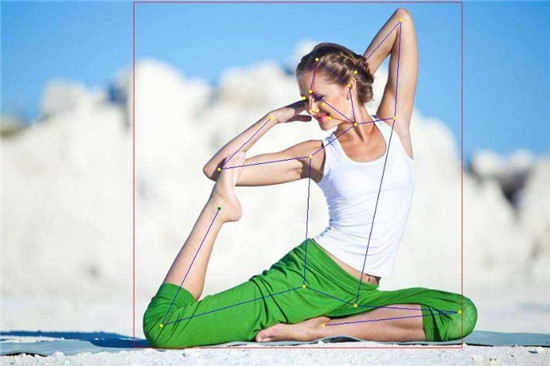

渲染图：
分析图：
报告：
处理时长:0.82秒
person_num: 1
左肩：172.1,符合
右肩：79.0,符合
左髋：108.1,符合
右髋：81.9,符合
左臂：37.4,符合
右臂：36.9,符合
左腿：9.0,不符
右腿：48.2,符合
动作评分：87.5

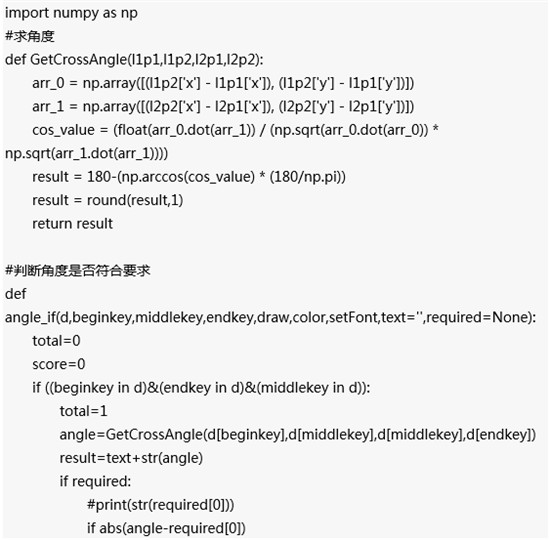

4.关键代码
5.测试结果及与竞品的对比
整体测试下来发现，百度人体关键点识别对人体关键点有较强的识别能力，在此基础上构建的人体姿态判定打分功能的效果很好，速度也很快。可以广泛的应用于体育健身及娱乐互动等方面。
现在国内做人体关键点产品的除了百度还有商汤和Face++，在这里也做一个简单的对比。
FACE++：
Face++对应的功能名称是：人体骨骼关键点检测 API。效果为传入图片进行人体检测和骨骼关键点检测，定位并返回人体14个关键点(头、颈、肩、肘、手、臀、膝、脚)等部位。支持对图片中的所有人体进行骨骼检测
具体点位如下图所示：
分析效果如图：
商汤科技：
支持14 点人体关键点定位，通过 RGB 图像输入超实时给出人体头、肩、腰、腿等位置。分析效果如图所示：
通过对比可以发现，功能方面，Face++和商汤科技都是检测14个点，百度是21个点。百度多的点主要是在面部，这对于判定人脸的朝向和面部表情有很大帮助(大家可以对比一下渲染图，百度可以渲染出脸部朝向，其他的两个不行)这一点对于一些应用场景是很有用的。性价比方面，百度现在有50000次/天免费调用量，这对于测试和小型应用都足够了。对于商业应用的的价格也很低，所以百度性价比的优势也很大。
6.优化建议
就像手部有关键点识别和手势识别一样，建议百度直接建立一个人体姿态识别的新功能，直接返回人体的姿态识别的结果。可以在夹角的基础上增加更多的内容。对于有这方面需要的用户，用的也更方便。
