在实际的装配图中,序号标注的作用非常重要,体现了零件的数据显示与装配要求,还跟明细表有对应关系。设计师在绘图过程中最常用到的序号标注就是“引线”,如果使用常规的CAD平台软件,一般会使用引线或多重引线来完成,需花费较多的时间。而使用中望CAD机械版2019,设计师只需一步操作即可完成序号标注,工作效率更高。
图/序号标注

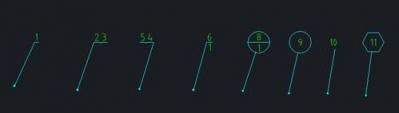

中望CAD机械版2019提供的序号标注功能,涵盖了机械类设计所有的序号表现类型,同时还支持机械行业中任意复杂和任意形状的序号外观,即自定义型。设计师在序号类型和内容上可以直接选用,无需手动绘制创建。而在标注后的修改工作中,设计师有时会增加或删除某些序号,同时需要在明细表中及时更新体现出来。如果是使用CAD平台软件创建的圆圈序号或上下标标注等,修改起来非常耗费时间,而使用中望CAD机械版的序号标注就变得简单高效。
图/中望CAD机械版序号标注功能

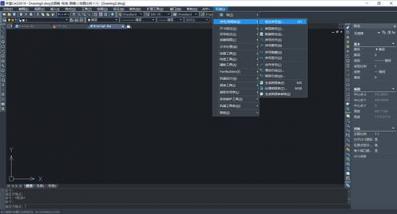

在中望CAD机械版中,设计师可以通过依次点击【机械】—【序号/明细表(B)】—【标注序号】,或者直接使用快捷命令“XH”快速启动该功能命令。需要注意一点,使用该命令之前必须保证图纸的图幅符合机械设计的规范和要求,否则软件的右下角会自动提示“图纸没有初始化,请先初始化图纸!”也就是说,设计师要规范设计流程,先画图框再进行其他绘图。
图/设置序号标注相关选项

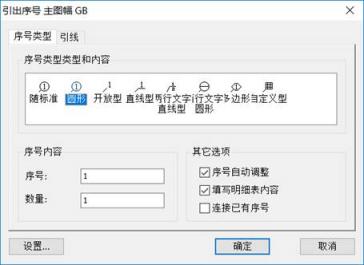

设计师在软件弹出的【引出序号 主图幅GB】的对话框中进行相关设置,包括序号类型、序号内容、其他选项及引线等选项。其中的序号类型和内容,设计师可以非常直观的选择所需要标注的样式,无需手动绘制,节省了绘图时间。值得一提的是,当出现重复序号标注时,软件会自动调整后面的序号。此外,设计师完成序号标注后可在【序号输入窗口】对话框中直接输入序号内容,也可利用“提取标准件”等填好零件序号内容,从而提高序号内容的编辑与修改效率。除此之外,设计师还可以对引出序号的文字、箭头、颜色等进行设置。
图/输入序号内容

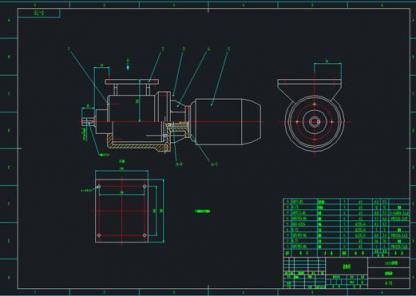

图/完整的机械组装图
小结:中望CAD机械版2019具备了序号标注等系列智能化功能,真正帮助设计师节省绘图时间,提高工作效率。同时,使用序号标注功能也有助于保持图纸的整洁性和规范性,便于其他合作伙伴查看、修改和审核图纸内容。
