Littelfuse eFuse集成保护IC应用在便携终端产品的优势—解析手表磁吸充电线的应用

Littelfuse第三季度推出的eFuse 集成保护芯片LS0505EVD22系列，凭借其优异特性，上市后不到两个月即得到市场认可，成功设计于便携式手表磁吸充电线应用中，并快速获得订单，在激烈竞争中脱颖而出，具有里程碑意义。

作为深耕功率控制、电路保护和传感器产品与服务近百年的专业供应商，Littelfuse电子保险丝芯片应用已较为成熟。在低压、小电流便携式终端产品市场，保证设备免受损坏，使系统安全、可靠的工作，提高系统鲁棒性等方面，Littelfuse一直不余遗力的进行着产品创新。现今，便携式设备的设计必须遵守Type-C规范，USB电力传输（PD）最高规格需达到20 V / 5 A。因此，许多配备Type-C接口的电子设备均需支持USB-PD协议且最大输出功率为100 W(20 V / 5 A)。

本应用案例中，用户选用的是Type-C充电规格，定制工作电压5 V，工作电流1 A，产品需满足过压20 V、过流5 A、单体零件表面温度必须小于80℃，充电线温度必须小于50℃的技术要求。由于市场上Type-C充电规格多样化，电压规格范围由5 V至9 V、12 V、15 V、20 V不等，消费者非选择性交叉使用习惯，导致电子设备损坏的情况时有发生。因此，在产品设计初期，工程师首先考虑的是产品的安全性、可靠性，满足用户核心诉求，让产品在不同应用场景中均能正常使用。

基于客户以上需求，Littelfuse工程师推荐了刚刚推出的eFuse 集成保护芯片其中一款LS0505EVD22系列。该产品符合USB-PD标准，支持100W最大功率，即在Vbus端施加20 V / 5 A功率时具备通过此功率的能力且不会发生损坏。同时，将Vbus对地短路持续20 min，在5 V / 1 A的应用中，部件温度仅为37℃，远低于市场上知名品牌同类竞品。这一长时间微短路测试的优异温升表现得益于较低的RdsOn，LS0505EVD22的RdsOn为50 mΩ。整体而言，较低的RdsOn不仅能降低损耗，同时也能兼顾设计需求与系统可靠性，满足作为便携式产品工作期间器件温升测评的关键指标。

目前市场上被广泛使用的同类产品输入电压在30 V，但较多的输出电压等级为12 V。因此，本次竞标在执行20 V / 5 A测试时直接被烧毁。而Littelfuse LS0505EVD22系列具有极高的输入/输出耐受电压，双向均达到30 V，在行业内处于领先地位，完全满足用户设定的基础需求。

LS0505EVD22系列支持的持续工作电流达到5 A，与竞标厂商所提供的产品相比有较大优势，较高的输出电流为后续产品的升级提供了极大便利。据预测，未来相似应用的电流规格有望提高至3 A，这样在系统设计中保持相同的BOM，减少了设计方的新品评估环节，降低了物料管理，人力资源成本得到极大节约。

选用集过压保护、过流保护、过温保护、短路保护等功能于一身的Littelfuse LS0505EVD22系列所设计出的磁吸充电线应用方案，最终以优异的系统性能，通过了用户严苛的技术测评，获得了标的。值得一提的是，过温（OT）保护功能，在系统应用中起到了至关重要的作用，小尺寸、高集成度的DFN2X2_8L封装形式，也满足了此类应用的基础需求。

Littelfuse 新推出的四款eFuse 集成保护芯片均提供EVB评估板，便于客户快速测试，如前文提及的PD最大功率测试、对地短路温升测试等，以帮助客户熟悉产品性能，缩短开发时间，助力产品快速上市。

作为一线国际品牌，Littelfuse的专业技术服务工程师分布在国内各个区域，可以及时为客户提供技术支持，快速响应客户的任何问题，这也是获得该项目的关键因素之一。

如对以上设计方案感兴趣，请通过官网联系我们或关注官方微信公众号（Littelfuse_career）。

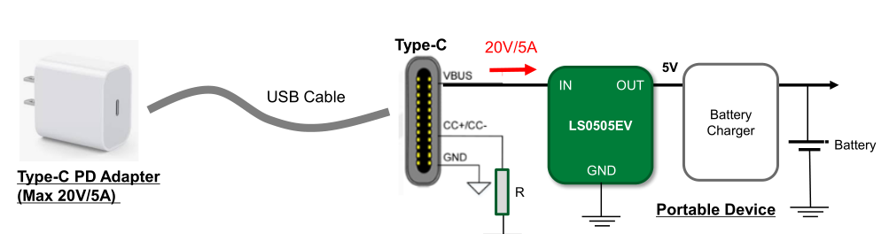

　　典型应用电路
