聚焦5G分布式小基站需求，极芯通讯5G核心芯片规模量产

近期，通信业界翘首期盼的运营商5G扩展性小基站集采测试逐渐拉开帷幕，小基站的产品形态和需求也愈加明确与迫切，在各种应用场景和垂直行业中5G小基站产品呈现出蓬勃发展的态势，并且各个设备商也提出了各具优势的方案。鉴于此，小基站的产品方案在保证性能的同时，更加注重成本和功耗的优势。因此，对5G小基站的专用芯片及整体解决方案的需求也就愈发迫切，国产化芯片厂家也逐步推出自己的芯片和解决方案。

目前国产化小基站芯片产业化进程领头羊---极芯通讯技术有限公司推出的梅里UC1040小基站芯片已经正式量产商用，并且通过了多家设备商的评估测试。在性能，功耗和成本方面都具有强大的优势。

一、功能丰富的梅里UC1040 RU核心芯片，能够大幅度降低RU成本和功耗。

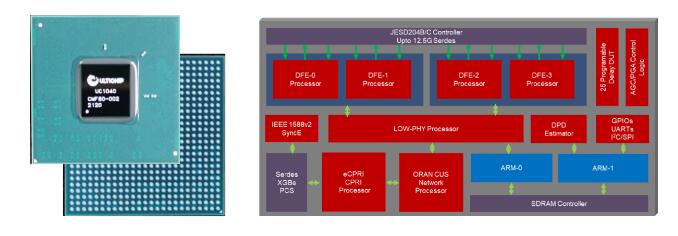

梅里UC1040是一款4T4R 4G/5G双模的DFE芯片，该芯片采用灵活可编程的ASIP（专用指令集处理器）技术构建，能够适应5G小基站产品的各种场景与需求。其中，前传接口能够灵活支持option7和option8的各种配置及数据格式，支持LOW-PHY处理以及IEEE1588及SyncE的同步定时功能。而且该芯片集成4个数字中频的收发通道，可以灵活配置成4T4R NR，4T4R LTE及2T2RNR+2T2RLTE多种组合模式。此外，芯片支持波峰因子消除（CFR）和可编程数字预失真（DPD）能够大幅度提高功率放大器的性能。芯片集成了8路JESD204B/C接口，可以对接国产化及常见的射频收发（Transceiver）器件。

极芯通讯不仅向市场提供具有竞争力的芯片，同时针对于目前市场上的其他配套芯片提供全套小基站解决方案。

二、多厂家基于UC1040开发RU

极芯通讯与京信、佰才邦、H3C、联想等设备商紧密合作，基于梅里UC1040的平台逐步开发多款RU。

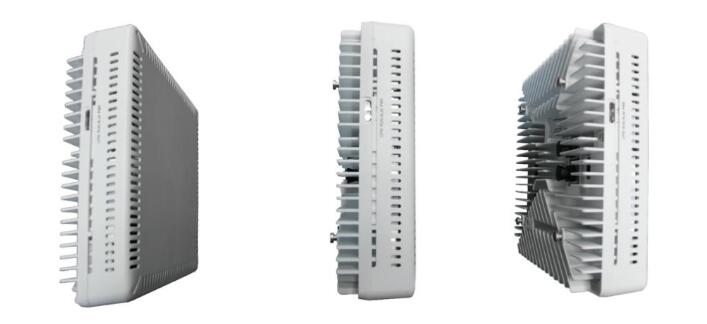

京信基于UC1040开发的RU产品

三、极芯通讯推出基于UC1040的参考设计

极芯通讯与中国移动研究院联合开发了一款5G无线云小站参考设计，该参考设计采用极芯通讯的梅里UC1040芯片，集成紫光存储、苏州华泰、中电宏业，奥拉、大普等的芯片，实现了一款支持4T4R/2T4R 4G、5G双模的国产化RU的参考设计。该参考设计已经在多家设备商中进行的评估测试。

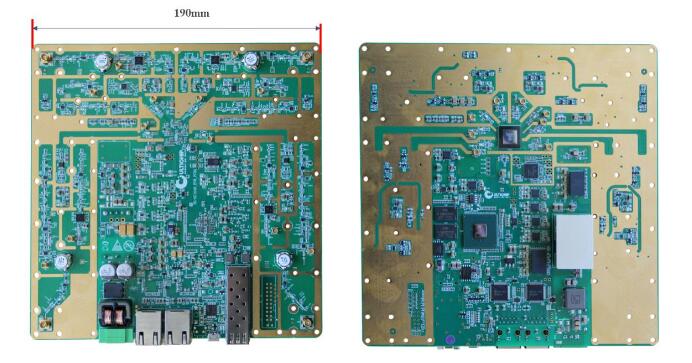

同时，极芯通讯设计并推出了一款基于梅里UC1040的PCBA参考设计，该参考设计采用Turnkey的方式向客户开放全套硬件设计及软件版本，协助客户尽快将产品推向市场。

四、芯片与多家厂商对接，为更多RU形态提供可能

极芯通讯与多家芯片厂商合作，实现UC1040与多射频收发信机（Transceiver）互联。UC1040芯片完成了ADI的ADRV9009、ADRV9025、ADRV9026和TI的AFE7769无缝互连。用户可选择UC1040内置数字预失真（DPD）功能，也可以选择具有DPD功能的收发信机芯片，以优化产品成本、功能和性能。

极芯通讯采用自研网络处理机的核心技术方案承载option7/option8的前传接口，能够通过软件可编程的方式支持不同的协议处理及不同厂家的自定义接口。目前与Keysight ODU与多家设备厂家的eCPRI和CPRI接口成功对通。

极芯通讯的5G小基站芯片目前已经与业界各种5G小基站配套芯片进行对接测试，提供各种满足运营商需求的高性能、低功耗和低成本的解决方案，并逐步将产品推向市场。

极芯通讯UC1040芯片的成功商业化落地，极大的填补了当前行业缺少自主国产化芯片的缺口。极芯通讯将秉承一贯的开放心态，与运营商、设备商及芯片商一起构建开放的生态环境，助力5G多样化产品的商业落地及发展。
