英特尔发布十代酷睿——生态化、平台级的创新或将主导未来PC产业

在中国人的观念里，“10”这个数字象征着完美，十全十美是对于人或事物的最高评价。

10，对于英特尔来说同样重要。10nm关系着英特尔在半导体芯片行业未来能否更进一步，10代酷睿也关系到英特尔能否正面迎接来自竞争对手、来自舆论的压力。而将10nm与10代酷睿联系在一起，能够做到十全十美呢?

接下来，让我们通过对英特尔10nm IceLake 10代酷睿处理器技术细节解析，来找找答案。

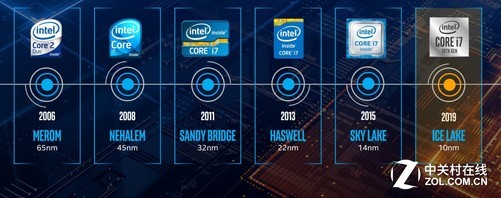

英特尔酷睿架构回顾

在10nm制程之前，英特尔严格遵循摩尔定律以及Tick-Tock战略，通过制程工艺与架构技术迭代来稳步推进PC半导体制程技术与性能的发展。65nm到45nm用时2年，45nm到32nm用时3年，32nm到22nm用时2年，22nm到14nm同样用时2年，然而在14nm到10nm推进过程中，英特尔却经历了更久的时间——4年。

随着制程工艺不断演进，相关技术迭代速度也逐渐放缓。光刻机技术、晶体管技术、新材料等诸多领域的研发速度放缓，加之英特尔对10nm制程额外看重，希望通过10nm技术积累为10nm到7nm制程演进做铺垫，因此耗费了更久的时间。

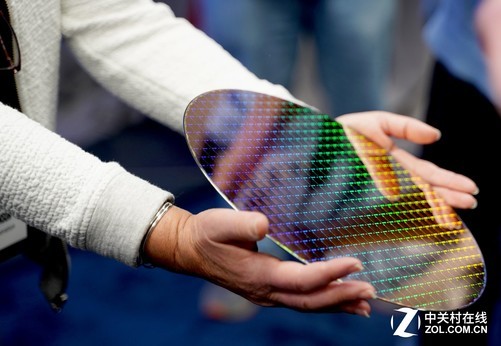

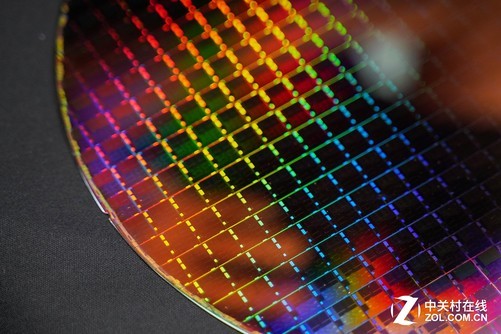

10nm IceLake晶圆

不过，时间终究是推动历史前行的车轮，英特尔10nm制程工艺，以及英特尔第10代酷睿处理器，即将与我们见面!

一、10nm IceLake制程架构特性解析

首先我们需要弄清楚两个问题：

其一，英特尔10nm制程工艺代号为IceLake，但架构名称不再用IceLake来统一命名，其架构名称为Sunny Cove。

其二，英特尔10nm IceLake处理器正式落地之后，没有意外的话，首批将全部是移动级处理器，也就是U系列或Y系列处理器，暂时没有桌面级处理器，这也意味着英特尔第九代酷睿没有U/Y系列低电压处理器，同时新的桌面级处理器很可能依旧是14nm制程，此前曝光代号为Comet Lake。

接下来我们看看10nm制程架构的详细特性：

首先来看IceLake平台。全新的10nm IceLake平台在性能表现上借助了AI功能，支持DL Boost、支持Dynamic Tuning机器学习，它能够动态地分配GPU与CPU的负载与功耗，虽然并非10nm平台新技术，但对于IceLake处理器的性能表现有明显的帮助。

此外，10nm IceLake平台全面支持雷电3接口、Wi-Fi 6无线通信模块、4K 60FPS HDR视频播放、更快的、更高质量的HEVC编码，并借助全新的GEN 11核显，支持1080分辨率电竞游戏的流畅运行。

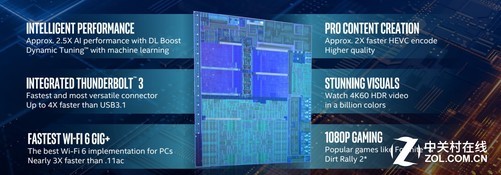

IceLake平台特性

在新特性方面，10nm IceLake平台具备以下几点：

一，全新的Sunny Cove微架构;

TIPS：以下是关于Sunny Cove微架构技术特性的分析

Sunny Cove微架构主要聚焦在ST单核性能、全新ISA及并行性三个方面的优化和改进，Sunny Cove微架构主要解决以下四个问题：

其一、增强的微架构，可并行执行更多操作。

其二、可降低延迟的新算法。

其三、增加关键缓冲区和缓存的大小，可优化以数据为中心的工作负载。

其四、针对特定用例和算法的架构扩展。例如，提升加密性能的新指令，如矢量AES和SHA-NI，以及压缩/解压缩等其它关键用例。

对于处理器来说，IPC强弱与CPU性能有直接关系。英特尔在Sunny Cove微架构IPC性能提升方式上给出了三个字：更深(deeper)、更宽(wider)、更智能(smarter)。

更深方面，Sunny Cove微架构表现在L1容量的增加，从32KB增加到48KB，而且L2缓存、uop、TLB缓存都更大;

更宽主要体现在执行管线上，Sunny Cove微架构分配单元从4个增加到5个，执行接口从8个增加到10个，L1 Store带宽翻倍。

而想要让更深、更宽发挥出应用的实力，那么就需要有更好的算法。Sunny Cove的smarte就是为此而设计。英特尔研究院院长宋继强在解答这个问题时主要提及两个方面，其一是提高分支预测精度，其二是减少延迟。另外英特尔还为Sunny Cove微架构配置了加密解密指令集，并在AI、存储、网络、矢量等方面进行全方位改进。因此对于PC用户来说，无论是消费级还是服务器用户，Sunny Cove微架构带来的变化要比10nm这个制程节点数据更有意义。

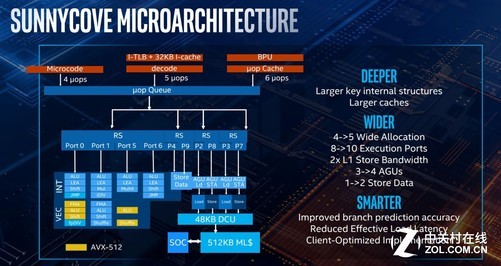

Sunny Cove微架构示意图

二，高带宽、低延迟特性;

三，全新的内存控制器，支持LP4/x-3733和DDR4-3200高速内存;

四，搭载性能更强，最高拥有64EU、1TFLOP运算能力的GEN 11核芯显卡;

五，支持10bit 4K 60FPS、10bit 8K 30FPS视频编码;

六，支持5K 60FPS或4K 120FPS、DP 1.4以及BT.2020色域

七，高达16MP图像处理器单元。

从新特性来看，10nm IceLake平台的主要升级点除了新架构之外，最重要的是提升了图形、显示部分的性能表现。

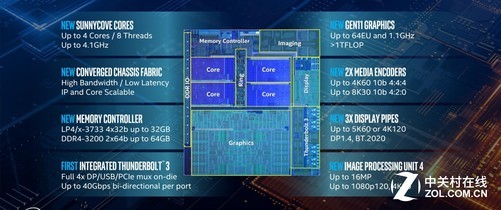

10nm制程工艺新特性及芯片架构示意

10nm IceLake将PCH封装到一个芯片上，而PCH芯片则由14nm制程工艺打造。集成Wi-Fi 6 GIG+和新的电源管理，整合802.11ax，并能够更好的控制CPU和PCH的能耗和功耗。

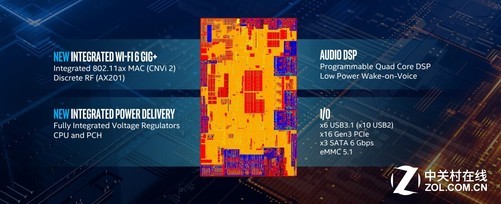

PCH采用14nm工艺打造

此外，Audio DSP是英特尔第8代酷睿时候就具备的功能，它的主要作用是支持低功耗下的语音唤醒。而相对于8代酷睿来说，英特尔对10代酷睿的Audio DSP做了进一步优化，在功耗表现更好。另外在I/O接口方面没有新的变化。

二、10代酷睿处理器封装规格与基本参数

了解了制程架构相关信息之后，我们来看看英特尔10代酷睿的相关规格。

首先来看处理器封装规格。英特尔10代酷睿针对9W和15W功耗处理器进行了不同规格的封装，9W处理器芯片规格为26.5×18.5×1.0mm，针脚间距0.43mm;15W芯片规格为50×25×1.3mm，针脚间距0.65mm。二者均采用BGA封装，插槽规格分别为1526和1377。

处理器封装规格

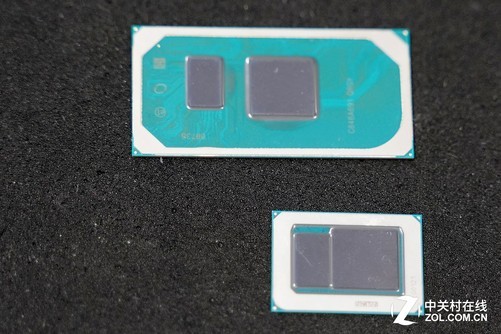

两种尺寸的10代酷睿芯片

英特尔10代酷睿首批产品拥有酷睿i3、酷睿i5以及酷睿i7三个型号，没有酷睿i9。TDP主要为9W、15W、28W，采用4核8线程，缓存为8MB，最高频率4.1GHz。

其中，英特尔酷睿i3全部、以及酷睿i5绝大部分处理器显卡为UHD核显，酷睿i5极少数型号以及酷睿i7最高支持英特尔Iris Plus核显，且最高支持64EU锐炬核显。

此外前面也提到了，10代酷睿支持LP4/x-3733以及DDR4-3200规格高速内存条。

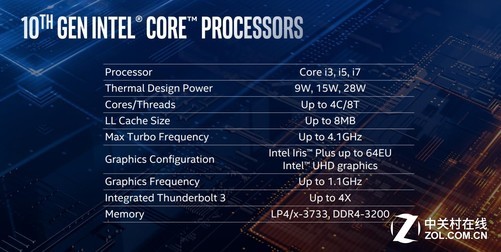

英特尔10代酷睿基本参数

TIPS：关于基本参数的分析

从基本参数来看，英特尔10代酷睿在核心数上与第8代酷睿相比没有变化，TDP基本保持一致。9W主要放在Y系列上，相对8代酷睿的Amber Lake Y系列7W TDP来说，略有提升;15W主要放在U系列处理器上，与8代酷睿相比保持不变。

不过细心的朋友可能发现了，英特尔10代酷睿频率有所下降，Max Turbo最高到4.1GHz，这可能会导致英特尔10代酷睿在跑分上与8代酷睿相比提升较少。

另外，之所以降低频率，主要原因是一部分TDP分配给了GEN 11核显，为了平衡功耗，降低主频是必须去做的妥协。

三、GEN 11核显规格分析

GEN 11核显是英特尔10代酷睿非常重要的一个新要素。在年初的CES上，英特尔透露了GEN 11核显的基本信息。在架构层面，英特尔GEN 11核显最高集成64个执行单元(EU)，而第9代核显只有24个。它们分为四个区块(slice)，各有两个媒体取样器、一个PixelFE、载入/存储单元，每个区块又细分为两个子区块(sub-slice)，都有自己的指令缓存、3D取样器。

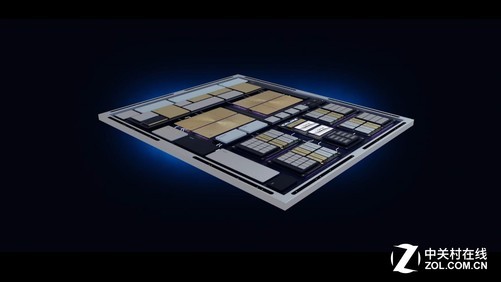

GEN 11核显架构渲染图

英特尔对EU内的FPU浮点单元进行了重新设计，不过FP16单精度浮点性能没有变化，同时每个EU继续支持七个线程，共512个并发流水线，同时重新设计了内存界面，三级缓存增大至3MB。

Iris Plus最大能达到64EU

另外GEN 11核显支持Adaptive Sync(适应性同步)技术，相对于NVIDIA G-Sync来说成本更低。

伴随GEN 11核显而来的，还有全新的显卡控制界面。该界面除了针对显卡的各项调试功能之外，还支持超过40款游戏的入库和快捷启动。同时我认为，全新的显卡界面也是在为英特尔Xe独显做准备。

全新的显卡控制面板

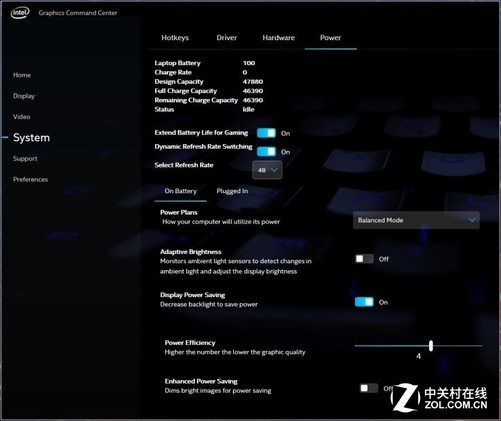

Command Center细节

TIPS：关于GEN 11核显更多信息

其实除了最大的64EU规格，再向下也有32EU规格核显，主要放在酷睿i3和低端的酷睿i5处理器上。

Iris Plus也是10代酷睿的一大亮点，64EU主要放在酷睿i7处理器上。另外，高端的酷睿i5处理器和酷睿i7处理器也会搭载Iris核显。

此外，显卡主频提升到了1.1GHz

四、10nm IceLake创新生态解读

与以往新制程平台单纯聚焦处理器芯片不同，英特尔10nm IceLake更强调整个创新生态。因此在10nm IceLake处理器、GEN 11核显之外，Wi-Fi 6 GIG+、Optane H10混合固态盘、Thunderbolt 3扩展以及AI层面的性能、功耗辅助等，应该与处理器放在一起去看，这才是一个完整的10nm IceLake。

首先来说Thunderbolt 3。

3月初，英特尔宣布向USB Promoter Group开放Thunderbolt协议规范，从这一刻开始，无论是PC设备、平板设备，还是任何形式的外接扩展设备，都可以免版税的形式构建兼容Thunderbolt标准的芯片。与此同时，USB Promoter Group宣称将发布基于Thunderbolt协议的USB 4规范。

这意味着，在该标准协议框架下，USB 4物理连接器将与Thunderbolt 3和TYPE-C相同，带宽方面得到提升，达到40Gbps，这与Thunderbolt 3接口一致，也就是说，USB 4规范将兼容Thunderbolt 3。

雷电3接口功能强大

Thunderbolt 3是目前最强的物理接口，双向带宽达到40Gbps，是现有速度最快的USB TYPE-C 3.1 Gen 2接口的四倍，且雷电3接口支持4K 60fps视频传输，支持100W PD协议供电，支持外接桌面级显卡，因此可以说是目前最为强大的接口扩展标准。

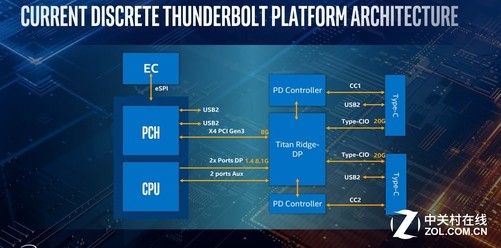

现有的雷电平台架构

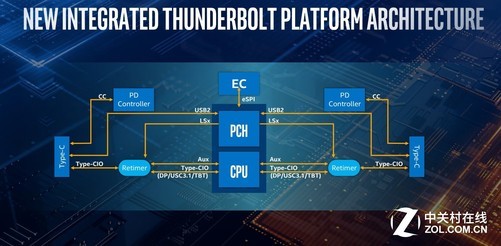

全新的雷电平台架构，主要优化了CPU和PCH通路，使其具备更高的效率

在10nm IceLake平台上，英特尔对Thunderbolt 3架构做了新的优化，对比上面两张架构图，其实大家可以很明显的看出以往和现在雷电平台架构的差异。主要就是优化了CPU、PCH到接口物理层的结构，使得数据传输效率更高，延迟更低。

同时，英特尔在10nm IceLake平台上直接植入ThunderBolt 3，包括入门级的酷睿i3平台。

Wi-Fi 6 GIG+也是英特尔10nm IceLake的重要组成部分。

目前，Wi-Fi 5为802.11AC标准，QAM最高为256;Wi-Fi 6为802.11AX标准，QAM最高为1024。拥有更快的响应速度、更强的稳定性和更快的速度。延迟降低75%、覆盖范围提升4倍，支持更多设备的稳定连接。

性能方面，160MHz频宽Wi-Fi 6 GIG+最高可以做到1.68G传输速度，相对于80MHz频宽标准的2×2 Wi-Fi 6有3倍的速度优势。同时相对于80MHz频宽标准2×2 AC而言，速度提升40%。

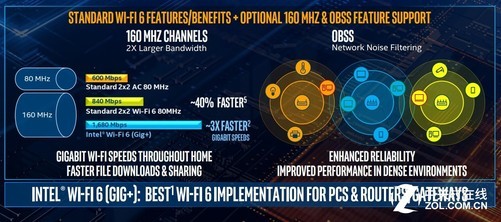

标

准2×2 AC与AX速率对比

英特尔Wi-Fi 6无线网卡拥有两种规格，采用了全新的设计，如下：

两种规格的Wi-Fi 6模块

左侧是基于14nm制程打造2230规格无线网卡，右侧是基于28nm制程打造的1216规格网卡。

总体来说，英特尔Wi-Fi 6具有以下两大明显优势：

其一，支持多设备连接，更稳定;

其二，对延时有更好的管理和控制。

年初CES，英特尔公布了全新的傲腾H10混合固态盘，相对于以往的Optane Memory来说，傲腾H10混合固态盘主要在于把Optane Memory与英特尔QLC固态硬盘整合在了一起。因此将Optane Memory的非易失性存储特性以及低延迟、快速响应、性能一致性等特点。与英特尔QLC 3D NAND技术的高单元密度、低成本特性，很好的结合在了一起。

傲腾混合式固态盘特性

作为10nm IceLake生态上的重要一环，英特尔傲腾H10混合式固态盘，可将文档打开速度提高2倍;多任务处理状态下，游戏启动速度提高60%;媒体文件打开速度提高90%。相对于普通NAND固态硬盘而言，傲腾混合式固态盘拥有更快的速度、更好的性能。与独立的TLC 3D NAND固态盘系统相比，英特尔傲腾混合式固态盘不仅能够更快地访问常用应用和文件，还能加速后台活动的响应。

傲腾H10混合固态盘拥有三种规格：16GB(英特尔傲腾内存)+256GB(存储)、32GB(英特尔傲腾内存)+512GB(存储)、32GB(英特尔傲腾内存)+1TB存储。

五、10nm IceLake性能标准

目前，英特尔10nm IceLake只是处在发布状态，产品还未正式落地，不过10nm整体进程的推进速度应该有所加快。所以在性能层面，目前我们只能通过英特尔的官方数据来窥知一二。

英特尔在发布10nm IceLake处理器与GEN 11核显的同时，特意强调了1080P电竞游戏的流畅运行。通过下面图标可见，搭载Intel Iris Plus核显的10代酷睿处理器能够在相应的画质模式下，较为流畅的运行一些常见的电竞游戏，如CS:GO、彩虹六号、坦克世界、堡垒之夜等，相对于现阶段8代酷睿的UHD 620核显来说，图形性能提升还是比较大的。

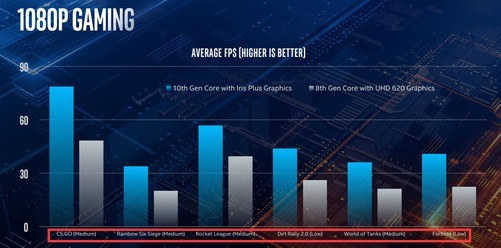

1080P电竞游戏运行帧数

在处理器性能上，英特尔目前只给出了15W单线程的表现，从下图可见，10代酷睿性能提升接近1.5倍，大概为1.48倍左右。如果以相邻代数性能提升倍数做参考的话，性能提升幅度不算很大。

15W单线程性能

IPC是处理器性能的重要指标。Sunny Cove微架构为10代酷睿带来了18%的IPC性能提升，相对于SkyLake微架构有1.4倍的提升。另外这里需要说明的是，英特尔给出的IPC提升18%数据是通过5个Benchmark测试出来的结果，18%是一个平均下来的水平线。

另外，结合单线程1.48倍性能以及之前提到的主频来看，其实可以看出英特尔10代酷睿为了保证GEN 11核显的性能，因此将CPU与GPU之间的功耗分配做了一定的平衡。

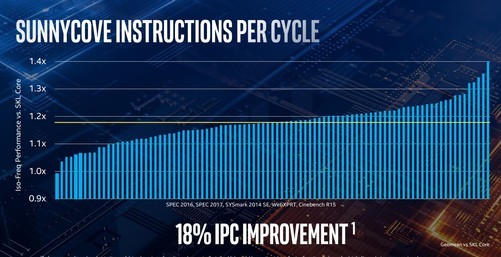

IPC提升18%

此外，10代酷睿在引入AI加速之后，能够更好的动态控制能耗和功耗，智能化的挑选最优核去做高负载任务，给处理器核心效率(注意是核心效率)带来不小的提升。

英特尔AI加速有三个层面：一是CPU通过深度学习降低延时;二是也可以用GPU来进行智能的应用加速;三是拥有更好的性能表现。

TIPS：关于英特尔AI加速功能的说明

英特尔AI加速功能主要是通过AI技术，分析并判断出哪些核心处于最优状态，在高负载任务时会优先选择这些核心来承担负载。

而以往英特尔加速功能是随机选择核心来承担负载，这些核心可能并未处在最优状态，所以有可能造成效率的滞后。

DLBoost AI加速

六、结语

英特尔10nm制程工艺可谓是“千呼万唤始出来”，而英特尔第10代酷睿又是第一代10nm制程落地的产品，所以其重要性不言而喻。无论是关注这个领域的普通消费者，还是行业内的合作伙伴，亦或是竞争对手都在盯着英特尔10代酷睿，其最终表现究竟如何，还是需要产品上市之后再做检验。

英特尔10代酷睿

不过，英特尔通过10代酷睿给业界带来了一个新的信号，即生态化、平台级的创新或将主导未来PC产业的方向。

伴随10代酷睿处理器，英特尔还带来了新的无线网络技术、新的存储技术、新的AI技术、更强大的图形技术以及最先进的接口技术，这些技术将为基于10代酷睿平台打造的PC产品带来全方位的体验，而不仅仅是局限在处理器一个部件上的比拼。

其实对于占比极大的普通消费者来说，处理器计算能力已经足够满足90%以上的应用需求。相反，存储瓶颈、接口瓶颈、网络瓶颈却在影响着我们的体验、制约着效率的提升，Wi-Fi 6、Thunderbolt 3、Optane H10正式解放这些瓶颈的关键所在，相比一味提升处理器性能，全方位的提升才能带给我们体验更好、更全面的设备，这才是英特尔10nm、10代酷睿的价值所在。
