电路板老化测试是确保电子产品质量和可靠性的重要步骤。通过模拟实际使用条件,对电路板进行一系列的老化测试,可以评估其在长期使用中的性能稳定性和适应性。本文将详细介绍电路板老化测试的方法、标准和注意事项。以及如何选择优质的电路板来保证高效稳定的电路板。

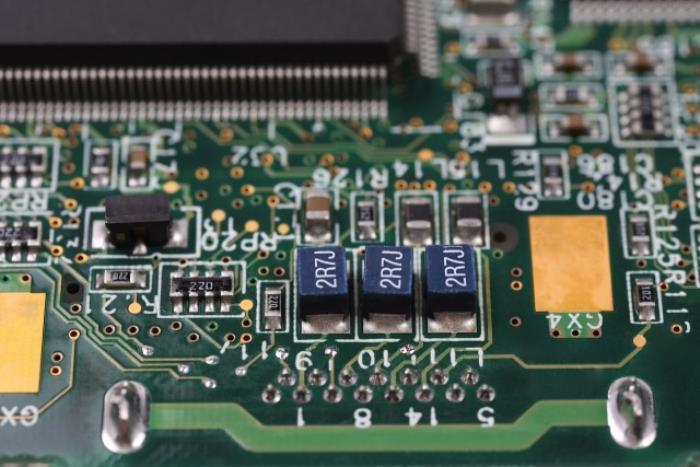

PCB电路板
一、老化测试的目的电路板老化测试的主要目的是评估其在长期使用和各种环境条件下的性能稳定性。通过测试,可以发现潜在的问题,提高产品的可靠性和耐用性,降低返修率,提升客户满意度。
二、老化测试的方法温度测试:温度测试用于评估电路板在不同温度条件下的性能和稳定性。测试通常包括低温测试、高温测试和循环温度测试。低温测试:将电路板置于低温环境中,逐渐降低温度并检测其性能变化。一般测试温度范围为0°C至-40°C。高温测试:将电路板置于高温环境中,逐渐升高温度并检测其性能变化。一般测试温度范围为25°C至+85°C。循环温度测试:在设定的温度范围内进行循环,以检测电路板在温度变化过程中的性能稳定性和适应性。
湿度测试:湿度测试用于评估电路板在不同湿度条件下的性能和稳定性。测试通常包括低湿度测试、高湿度测试和循环湿度测试。低湿度测试:将电路板置于低湿度环境中,逐渐增加湿度并检测其性能变化。一般测试湿度范围为10%至50%相对湿度。高湿度测试:将电路板置于高湿度环境中,逐渐降低湿度并检测其性能变化。一般测试湿度范围为80%至90%相对湿度。循环湿度测试:在设定的湿度范围内进行循环,以检测电路板在湿度变化过程中的性能稳定性和适应性。
耐久性测试:耐久性测试用于评估电路板的可靠性和使用寿命。测试通常包括负载测试、疲劳测试和环境应力测试。
负载测试:在电路板上施加一定的工作负载,以模拟实际工作条件下的运行情况。经过一段时间的运行后,检测电路板的性能表现和机械结构是否出现异常。
疲劳测试:通过周期性或随机的方式模拟电路板的实际工作状态,以检测其在长期运行过程中的疲劳性能和稳定性。
环境应力测试:结合温度、湿度和机械应力等环境因素对电路板进行综合应力测试,以评估其在综合环境条件下的耐久性和可靠性。
功能性测试:功能性测试用于验证电路板的功能是否符合设计要求和预期标准。测试通常包括电源测试、功能验证和接口测试。
电源测试:检测电路板的电源接口和电源转换器是否符合设计要求,能否提供稳定的电压和电流。
功能验证:根据电路板的设计要求和功能规格,通过实验验证其各项功能是否正常工作并满足性能指标。
接口测试:检测电路板与其他设备或系统之间的接口连接是否正常,数据传输是否稳定可靠。
老化测试箱
三、老化测试的标准PCBA老化测试标准:
低温工作:将PCBA板放在-10±3℃的温度下1小时后,带额定负载,在187V和253V条件下通电运行所有程序,程序应正确无误。高温工作:将PCBA板放在80±3℃的温度下1小时后,带负载,在187V和253V条件下通电运行所有程序,程序应正确无误。高温高湿工作:将PCBA板在温度65±3℃、湿度90-95%条件下,时间48小时,带额定负载通电运行各程序,各程序应正确无误。
电路板老化性能测试标准:
温度循环:将电路板在060℃或1060℃的温度范围内进行循环,温度变化速率一般为1+0.5℃/min,热老化时间至少为72小时。在每个温度点保持一定时间后,以规定的速率升降温度,直至达到规定的老化时间。外观检测:对所有要老化的电路板进行目测,剔除有明显缺陷的电路板,如短路、断路、元器件安装错误、缺件等。电参数检测:对电路板进行电参数检测,剔除参数不符合要求的电路板。
四、老化测试的注意事项合理进行测试:确保测试环境能够模拟实际使用条件,包括温度、湿度、震动、振动等因素。却动老化周期和时间,根据产品的预期寿命来设置老化测试的周期和时间。计算老化负载:使用适当的负载来模拟产品在实际使用中的负荷。进行监测和记录:对老化测试进行全面的监测和记录,包括温度、湿度、电流、电压等参数的记录。
选用优质材料:在电路板老化测试过程中,除了电路设计和PCBLayout的合理设计,PCB本身的质量对整个产品的性能至关重要,尤其是在高密度、多层电路设计中,对PCB提出了更加苛刻的要求。嘉立创高多层PCB为电子工程师提供了卓越的解决方案,确保复杂电路的稳定运行和高效可靠的性能。首先,嘉立创高多层PCB在板材选择上严格把关,6层板使用建滔和中国南亚板材,而8层及以上的PCB则采用中国中国台湾南亚和生益板材。这些优质板材不仅具备良好的导电性和耐热性,还能在高性能要求下提供稳定保障。
五、总结电路板老化测试是确保产品质量和可靠性的重要步骤。通过模拟实际使用条件,对电路板进行一系列的老化测试,可以评估其在长期使用中的性能稳定性和适应性。通过注意测试方法、标准和注意事项,可以提高老化测试的有效性,并提前识别潜在的问题,从而提高产品的性能和可靠性。它不仅要求测试设计合理,全面覆盖各种可能的使用场景和条件,还需要依赖于高品质的PCB电路板作为基础。换句话说,一个有效的老化测试方案,加上一块优质的PCB电路板,才能共同构成电子产品长期稳定运行的坚实保障。
