固德威工商业光伏阳光棚 | 兼顾美观与实用的绿色解决方案

随着“绿色理念”的逐步推广,节能降耗生产方式逐步深入人心。太阳能光伏发电作为新能源领域的重要组成部分,迎来黄金期。传统光伏经过近10年的发展,技术水平和市场接受度都较高,但仍在防水性能、美观度等方面有所不足。

光伏建筑一体化作为一种新型的能源解决方案,正逐渐走进大众视野。它在主张光伏与建筑高度融合的同时,更考虑到防水防火抗风揭美观等性能需求。工商业光伏阳光棚作为一种把光伏发电系统融入建筑物的发电模式,正成为很多企业的新选择,也为光伏行业带来了新的机遇。

一、工商业光伏阳光棚应用场景

工商业光伏阳光棚是指把光伏发电系统以BIPV形式(光伏建筑一体化)充分融入建筑物,利用光能进行发电。这种形式,不仅可以留出更多空间,保留传统阳光棚的实用功能,所发电力还可实现自发自用以及余电上网,既环保又美观实用,真正做到绿色节能。

目前,工商业光伏阳光棚应用场景多样。无论是商业楼宇、产业园区或者是工业厂房屋顶,只要光照条件良好,并且有足够的安装空间,都可以安装工商业光伏阳光棚。同时,还可以根据业主个性化需求进行外观定制,满足多重需求。

二、工商业光伏阳光棚市场空间分析

随着全球对可再生能源需求的增长和国家对新能源产业的支持,工商业光伏阳光棚市场正迅速扩大。同时,伴随着技术的不断进步,工商业光伏阳光棚也在更多领域得到应用。

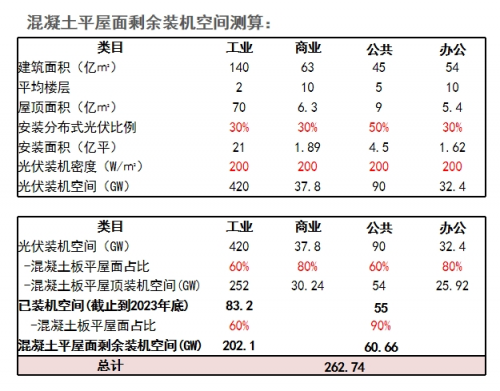

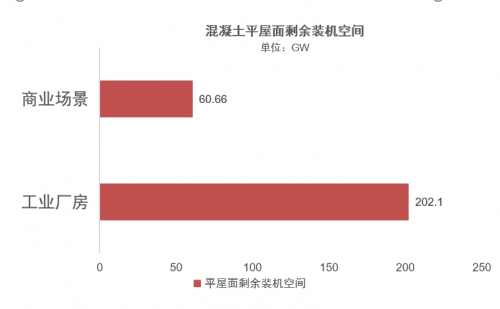

经测算,按工业、商业和办公楼宇屋顶光伏安装比例30%,公共建筑屋顶光伏安装比例50%,既有工商业平屋顶光伏剩余装机空间约为262.74GW。如阳光棚渗透率达10%,工商业屋顶光伏阳光棚装机空间将达26.3GW,若渗透率达30%,装机空间将达78.9GW。

三、固德威北极工商业阳光棚优势

固德威北极系列专为屋面防水而生,它在发电功率、防水性能、美观实用、安装效率等方面具有显著优势,是安装工商业光伏阳光棚的优质选择,能够满足对阳光棚的各种要求。

高效发电,经济性强

北极系列产品单块发电功率最高达到630W,具有优异的发电转换效率,可实现高效发电,具有较强的经济性。

结构可靠,荷载力强

为了在高效发电的同时尽可能减少风压雪载对面板的影响,固德威在北极产品版型设计中,为边框增设腔体结构以提升边框强度,加强产品的结构可靠性,提高产品的荷载能力。当前,北极边框强度高出常规组件约20%。

防水性强,杜绝漏水隐患

与市场上传统的光伏组件+导水槽的排水方式相比,北极创新的结构设计、将每块边框的部分集成了排水系统,单瓦分散式排水杜绝漏水隐患。

内部整洁美观,施工便捷

无导水槽设计,使得内部施工更加简洁美观,同时对于施工更便捷、安全、高效。

降低室内温度,有效保温

通过光伏建材将光能转成电能,光伏建材相当于隔热层,在夏天可以有效降低室内温度3-6度,冬天可以有效保温。

四、北极工商业阳光棚系统解决方案

固德威为北极工商业阳光棚提供系统解决方案,确保实用功能与美观性并存。在做完主体钢结构后,北极系列需要对檩条间距进行一定的限制。根据施工指导手册,及与固德威沟通后的设计图纸进行檩条的布置。产品采用上下搭接的形式进行安装,形成类似于瓦屋面的结构形式,同时北极系列的产品,边框集成了导水槽的功能,形成单块产品分散排水的效果,防水性能优异。

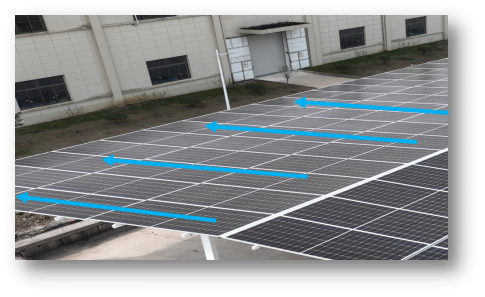

单瓦分散排水示意图

每块产品在安装的时候预留一定的搭接距离,避免产品上下搭接对于电池片有阴影遮挡的影响,同时每块产品安装有限位挂钩,便于施工傻瓜式找到搭接位置。

限位挂钩展示图

针对阳光棚场景兼容下安装的方案,施工方可以站在钢结构下方进行产品的安装。安装配件也十分简单,利用抱箍和两种压件将产品固定在钢结构的檩条上即可。

下安装抱箍展示图

除了光电建材的安装便捷外,固德威提供从光电建材、逆变器、储能系统及智慧能源平台在内的光伏整体解决方案。帮助您一站式搭建属于自己的工商业光伏阳光棚。

五、案例分析

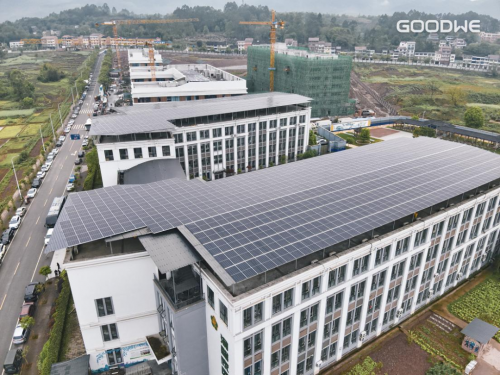

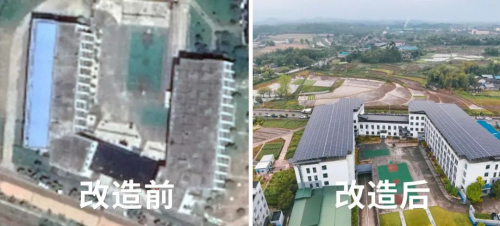

(一)重庆长寿区精神卫生中心光伏改建项目

项目简介

项目采用北极系列产品,总装机容量640.2kW,首年发电量67.9万度,30年等效减排15469吨CO₂,30年等效种植139363棵。

难点及解决措施

难点1:混凝土屋面长时间的老化开裂屋面存在渗水的情况。

措施1:光伏平改坡造型为“人”字坡,考虑到屋面高度限制,单坡的排水坡度为5%,这样可以保证下檐口落在女儿墙位置。

难点2:屋顶的面积有限而用电需求日益增高,常规的组件做法利用率低。

措施2:针对屋面的造型、屋面平改坡的高度、屋顶炮楼等位置的处理。屋顶的整个区域覆盖光伏,大大提高了装机量。

(二)湖州织里镇纺织厂光伏改建项目

项目简介

项目采用北极系列产品,总装机容量379.5kW,首年发电量40.2万度,30年等效减排9170吨CO₂,30年等效种植82612棵。

难点及解决措施

难点1:自建仓库为木结构屋顶,且使用时间较长,结构承载力不足。

措施1:将原有自建仓库的木结构屋顶改造为钢结构,承载力大幅度提升,满足建设要求。

难点2:屋顶坡度较大、室内无操作空间、无安全防护设施 ,屋面施工难度较大,且存在漏雨现象。

措施2:在尊重建筑基本功能的前提下,将屋面坡角放至15度;室内搭建脚手架,满足登高需求;采用下安装形式,无需频繁上至屋面,在保证发电量的同时,确保了光伏屋面的防水效果。

难点3:由于现场环境复杂多样,需改动原有屋顶坡度,用钢结构替换原有结构。

措施3:根据收资图纸复核现场情况,并进行无人机建模,设计、优化、深化钢结构及屋顶各处节点,提供方案PPT、图纸、效果图等支持,保证项目顺利推进。
