ChatGPT 诞生一年后，以Sora为代表的 AGI 实现突破性进展，再度引爆了高性能计算市场。面对以天为单位飞速迭代的算力需求，以及单个处理器性能的增长困境(Scale up)，促使企业转向扩展计算集群规模，踏上Scale out 之路。从此，行业所面临的核心挑战也从“单个芯片-集群”，“算力-互联”转变。伴随AGI的诞生，互联元年同步开启。
2024年3月5日，互联领域先行者奇异摩尔在“奇芯合粒 异往无前”2024春季发布会上正式推出了基于 Kiwi SoChiplet Platform 的全系列互联产品及全栈式互联解决方案。该系列产品包含“高性能互联芯粒IO Die、高性能互联底座 Kiwi 3D Base Die、UCIe 标准 Die2Die IP以及网络加速芯粒NDSA Family”，全面覆盖片内、片间直至网间的互联场景。基于IO Die，奇异摩尔及合作伙伴Ventana宣布共同推出了全球首款服务器级的RISC-V CPU;同时，奇异摩尔也基于Base Die发布了全球首款3DIC AI芯片“AI Booster”。
UCIe Board member 陈健在发布会上表示“在Deep Learning、大模型时代激增的算力需求、摩尔定律放缓、封装技术演进”等多种因素的共同作用下，Chiplet和IO Die为代表的互联芯粒因在良率、先进制程解耦、复用能力等方面所显示出的优势，成为了历史的选择。基于Chiplet架构和通用互联标准，一个开放性、跨公司、支持规模化复用的“货架芯片”市场正逐步成为全行业的愿景。 这一愿景依赖于模型创新和无尽的算力需求。如今，从微软到谷歌，从阿里到字节跳动，万卡集群俨然成为大模型训练的标配。想支撑更大的模型，算力基础设施和生产方式必须同步转变。首先，异构加速和超大规模平台，使更大规模的集群设计成为可能;其次，想通过Scale Out方式提升集群算力，必须从网络层面着手，互联三要素 “Bandwidth, Efficiency, Workload”缺一不可。
在网络侧，奇异摩尔自研的高性能网络加速芯粒Kiwi NDSA(Network Domain Specific Accelerator)系列，内建RoCE V2 高性能 RDMA (Remote Direct Memory Access) 和数十种卸载/加速引擎，可作为独立芯粒，实现系统不同位置的加速。同时，通过硬件可配置，软件可编程的灵活软硬件架构，能够满足客户对复杂业务场景的多样化需求。得益于Chiplet、RISC-V和FPGA的灵活组合，Kiwi NDSA 出色的平衡了通用与专用，性能和成本间的矛盾。 据奇异摩尔产品及解决方案副总裁祝俊东介绍，奇异摩尔NDSA家族产品之一，“NDSA-RN-F”将于近期问世。作为全球首批200/400G的高性能FPGA RDMA网卡，“NDSA-RN-F”具备极高的集群扩展能力，可以大幅提升集群节点间的东西向流量交互效率，使得更大规模的集群设计成为可能。同时拥有us级超低延时，支持约数十 MQP高并发，性能远超同类FPGA产品，并媲美全球标杆 ASIC产品。 NDSA家族产品之二，全球首款支持800G带宽的RDMA NIC Chiplet产品 “NDSA-RN”。其性能更为强劲，除带宽升级到800G之外，延时也降至ns级，并支持数十GB的超大规模数据包，性能将超越目前全球标杆ASIC产品。 网间互联的瓶颈与痛点，并非为云服务厂商独有。存算一体的环境中，互联芯粒能有效提升系统性能、集成度、可扩展性和可靠性。亿铸科技副总裁李明表示，AI大算力芯片竞争核心正逐渐转向 “存储、算力，破除墙”等挑战。存算一体在破除“存储墙”方面具有先天优势。亿铸致力于结合存算一体+Chiplet芯粒优势，在AI算力芯片产业格局的基础上，贡献更具性价比、能效比、算力发展空间的AI大算力芯片发展新路径。
芯片间互联场景，受AI等各类大算力场景的驱动，计算架构将从异构计算进一步走向多种异构融合的超异构并行计算，片间互联瓶颈进一步凸显。NDSA家族产品之三，奇异摩尔自研的全球首创GPU Link Chiplet “NDSA-G2G”，通过RDMA和D2D技术，在芯片间搭建了高速数据交换网络，可实现近TB/s的超高速数据传输，其性能达到全球领先水平，满足AI芯片对于片间交换不断增长的需求。
Die间互联：Die-to-Die IP
Die间互联领域，奇异摩尔宣布将正式发布全球首批支持 UCIe V1.1 的 Die2Die IP “Kiwi-Link”，互联速度高达 32GT/s，延时低至数nS。全面支持UCIe、CXL、Streaming等主流协议，即插即用;同时支持标准封装/先进封装等多种封装形态。
“为达到货架芯粒的愿景，开放互通的D2D标准是关键因素” ，陈健介绍，UCIe 最新1.1标准在1.0标准基础上进行了全方面的升级，其中包括汽车行业增强特性，全栈流协议，封装成本优化和测试认证。作为构建开放芯粒生态的标准组织，UCIe 将通过各方面的努力促成Chiplet生态的发展和成熟。
微观层面，在摩尔定律放缓背景下，为持续提升单个芯片设计规模及能效，片内互联技术创造了新的工程成就。作为发布会的亮点，首次登台亮相的 Kiwi SoChiplet Platform 是奇异摩尔所发布这一系列互联产品的基础。其基于高性能互联网络Kiwi Fabric，可高效连接、调度海量高速节点，实现多Die间高带宽、低延时的互联。
祝俊东介绍：Kiwi SoChiplet Platform在支持芯粒数量、CPU Core、Die2Die带宽、Memory 带宽、Ext Interface 等关键指标方面，均达到国际领先水平。基于该平台，客户可以轻松构建多样化的产品线，实现连接计算和存储/连接的分离，以相对低的成本使产品及性能持续保持国际领先水准。
全球首款数据中心级通用互联芯粒Kiwi IO Die

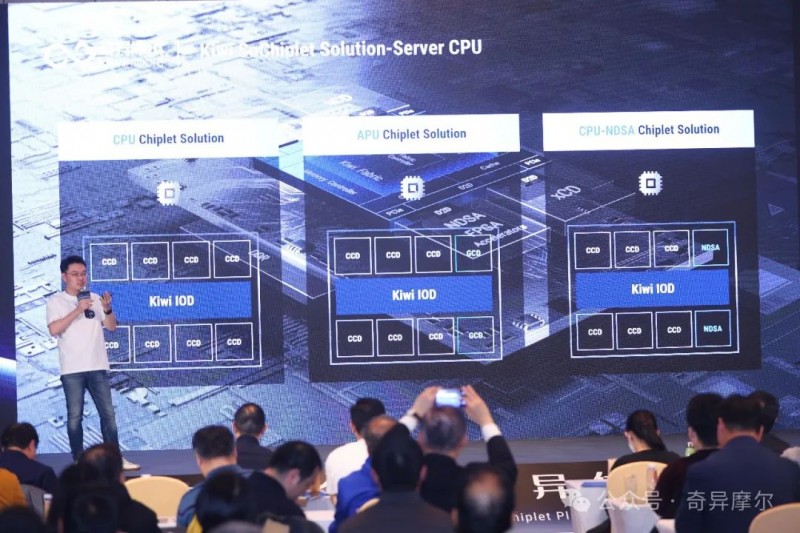

从Kiwi SoChiplet Platform 出发，奇异摩尔推出了全球首款数据中心级通用互联芯粒 Kiwi IO Die，内部集成了如D2D\DDR\PCIe\CXL等大量存储、互联接口。客户可以根据企业自身需求，围绕IO Die，轻松搭建低/中/高性能的数据中心处理器。该平台最高支持10+Chiplets、构建高达192 core CPU或1000T GPU的算力平台。
发布会上，奇异摩尔及高性能RISC-V领域的领导者 Ventana Micro公开展示了基于Kiwi IO Die的应用方案。双方以远低于传统 SoC 构建的时间和成本创建了一款高性能数据中心级RISC-V处理器，并就此打造了RISC-V CPU Chiplet Platform，实现了RISC-V与互联技术组合的跨越性一步。 在本次发布的RISC-V CPU Chiplet中，计算单元部分，即Ventana Veyron V2处理器，在其前身V1基础上进行了重大升级，提供更好的Performance/W。每个芯粒包括32个核心，多颗芯粒基于chiplet架构，通过UCIe接口，连接到奇异摩尔提供的高性能IO Die上，实现最高192个内核，支持包括奇异摩尔NDSA在内的多种领域加速器。
Ventana创始人兼CEO Balaji Baktha表示：Ventana 和奇异摩尔共同建立了一个可扩展架构，可将多个Ventana Veyron V2 与 奇异摩尔 的I/O Die组成不同配置的SoC，从而获得功率、成本和SKU优化。这种方案不仅提高了灵活性，允许用户根据需要调整AI应用的规模和性能，也能有效避免对单一供应商的依赖，使客户在竞争激烈的市场中脱颖而出。
“RISC-V和Chiplet的目标同为构建一个成本更加低廉，更加普惠的算力世界，二者的组合充满想象力，将会塑造全新的商业形态。” 陈健就此表示。
Kiwi 3D Base Die，为Edge AI提速
随着大模型发展，推理需求不断增长。根据 OpenAI 论文：Scaling Laws for Neural Language Models 测算，Sora 推理算力需求是 GPT-4 的 1000 倍以上。为应对不断飞涨的推理需求，在片内，互联趋势已从2.5D扩展至3D层面。奇异摩尔全球首款通用高性能互联底座 Kiwi 3D Base Die，实现了通用互联芯粒在带宽、能效、搭载芯片数量等多方面的突破性进展。 Kiwi 3D Base Die具有极高的互联密度，通过3D D2D、PCIe等高速接口，能够以20%的功耗实现8倍于2.5D结构的互联密度;其具备卓越的通用性和灵活性，最高可实现16颗算力芯粒堆叠，并可通过高速外部接口连接不同的Host SoC单元，充分利用客户现有硬件资源;同时集成了大容量3D Cache，在真正意义上将存储、计算、互联功能整合为一体。 根据自身需求，客户无需流片，只需在Base Die上封装不同数目的算力芯粒，外接HBM，即可快速形成应对不同场景的高性能芯片，特别适用于覆盖多个细分垂直市场的企业。
基于3D Base Die，奇异摩尔面向Edge AI，正式推出了全球首款通用3DIC Chiplet “AI Booster”，将32颗存算一体芯粒单元整合在一起，通过底层的Base Die进行垂直互联，从而实现性能和灵活性的完美兼容。
针对AI Booster设计方面的经验，奇异摩尔封装与运营总监徐健表示，Chiplet 设计可以理解为Die-interposer-Package协同设计的结果。不同于传统的封装设计，Chiplet的设计更为复杂，需要从系统层面定义好整体设计思路，包括架构、片内互联方式、封装结构和工艺等，并需要架构、电路、封装设计和工艺团队的紧密配合。
当然，Chiplet作为一种新的设计方式，离不开专业EDA工具的支持。芯和半导体联合创始人代文亮博士表示，奇异摩尔本次发布的多个2.5D/3DIC产品为例，其设计正是基于芯和3DIC Chiplet 设计仿真EDA平台，从架构探索、物理实现、分析验证、信号完整性仿真、电源完整性仿真到最终签核的全流程解决方案，极大地提高 了芯片设计的迭代速度，最终实现了如此出色的产品。
为实现更高密度的底层互联，先进封装技术也被赋予了新的、更高的期待。长电科技创新中心总经理宗华博士表示，异构集成已成为高性能计算领域的主流趋势。2.5D/3D先进封装技术有力的推动了高性能计算发展。长电科技目前推出了XDFO-Organic，XDFOI-Bridge，XDFOI-TSV三种先进封装方案，其中，性价比最高的方案为XDFOI-Bridge，可以通过先进封装技术把各种功能单元集成在一起，形成一个高性能的超异构系统，助力高性能计算未来。
奇异摩尔研发副总裁温德鑫在发布会现场介绍了奇异摩尔的2.5D/3D design Platform。该平台由奇异摩尔和UMC等产业链伙伴合作打造，全面涵盖从系统探索、规划，2.5D/3D 设计验证，生产和验证，量产管理的Chiplet方案。客户可以基于该平台，迅速设计、验证、量产、加速上市时间。
奇异摩尔创始人兼CEO田陌晨表示，Scaling 已成为全行业关注的焦点。无论自然界还是人工智能，在scaling 中，个体间的交流、互联都是促成从量变到质变的核心。系统总算力，由算力、算力密度、互联带宽、IO带宽、存储带宽共同决定。互联是唯一无法通过Scaling 提升的参数。奇异摩尔作为一家专注于互联技术的企业，致力于通过互联技术的创新，提升互联密度的壁垒，助力AGI时代技术语言统一的可能性，与众合作伙伴，共同建造AGI时代的巴别塔。
