思看科技3D扫描仪助力Prodrive赛车出征达喀尔拉力赛!

在追求速度与激情的世界里,如果说电影《飞驰人生》展现了赛车的魅力和热血,那么现实中的达喀尔拉力赛则是将这种速度与激情推向了极限。

与电影中环绕赛道的高速竞逐不同,达喀尔拉力赛要求车手穿越沙漠、高山和草原,跋涉逾5000英里的崎岖之路。这项被称为“世界上最艰苦的拉力赛”是对人类意志、耐力和赛车卓越性能的最终试炼,每一位车手和他们的座驾都在书写着自己无畏挑战、超越极限的传奇故事。

一、达喀尔拉力赛

达喀尔拉力赛起源于1978年,因其严苛的赛道条件和高标准的竞技水平而在全球范围内受到瞩目,成为了吸引各国顶尖车手和团队参赛的重要平台。Prodrive作为此赛事的顶级合作伙伴之一,致力于为世界各大顶尖赛事提供性能优异的赛车。依托强大的赛车设计与制造实力,Prodrive在达喀尔拉力赛的世界舞台上备受关注。

Prodrive团队自2020年首次参与达喀尔拉力赛以来,连续多年参赛,并以其安全可靠、性能卓越的赛车屡创佳绩。尤其是他们的Hunter赛车在达喀尔赛场上的卓越表现,摘得前三的好成绩,这不仅反映了Hunter车型的强大竞技实力,也展示了Prodrive团队在赛车制造领域追求卓越的坚定承诺。

二、赛车领域数字化

在达喀尔拉力赛的极端赛事环境下,任何结构缺陷或损伤都会影响赛车的速度、操控性以及可靠性,因此确保车辆结构维持最佳状态,不仅是保障驾驶员安全,还直接关系到比赛的胜败。

在现代赛车工程领域,数字化技术正在彻底改变赛车的设计、生产、维护全流程。借助高精度三维扫描仪,工程师能够以更高的细节度精准捕捉赛车车架的几何形态,大幅推动赛车设计创新和性能优化。在产品设计、生产装配、维护检修等各个阶段都发挥着不可或缺的作用。

01 产品开发阶段

借助3D数字化技术,快速将初步设计的实体原型转换为数字模型,对比理论模型,帮助工程师识别潜在的结构改进点或制造误差,以便赛车团队能够在紧张的赛程前快速迭代设计方案,确保车辆结构在设计阶段就符合严格的操控性和安全性要求。


02 生产装配阶段

运用三维扫描在生产环节确保每个车架及零部件符合严格的公差标准,并在装配前及过程中,检测零件的对位情况和装配精度,以确保最终装配出符合设计要求的高性能赛车。

03 维护检修阶段

在比赛前后,对赛车进行三维扫描检测至关重要。赛前检测可以及时发现并修复潜在问题,降低赛事中由于故障导致的风险;而赛后检测则能够测定因应力或撞击造成的变形或损伤,通过详细的扫描记录为赛车持续优化迭代,提供珍贵的数据支持和反馈。

三、解决方案及优势

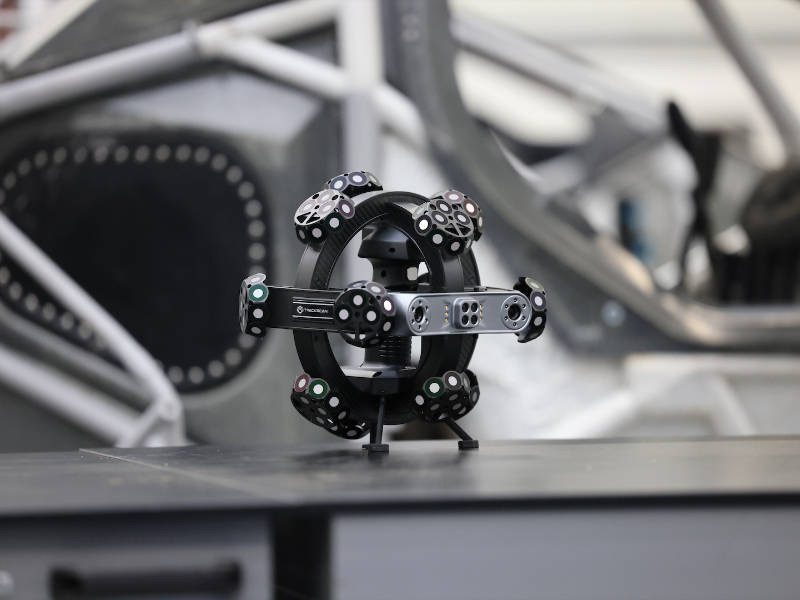

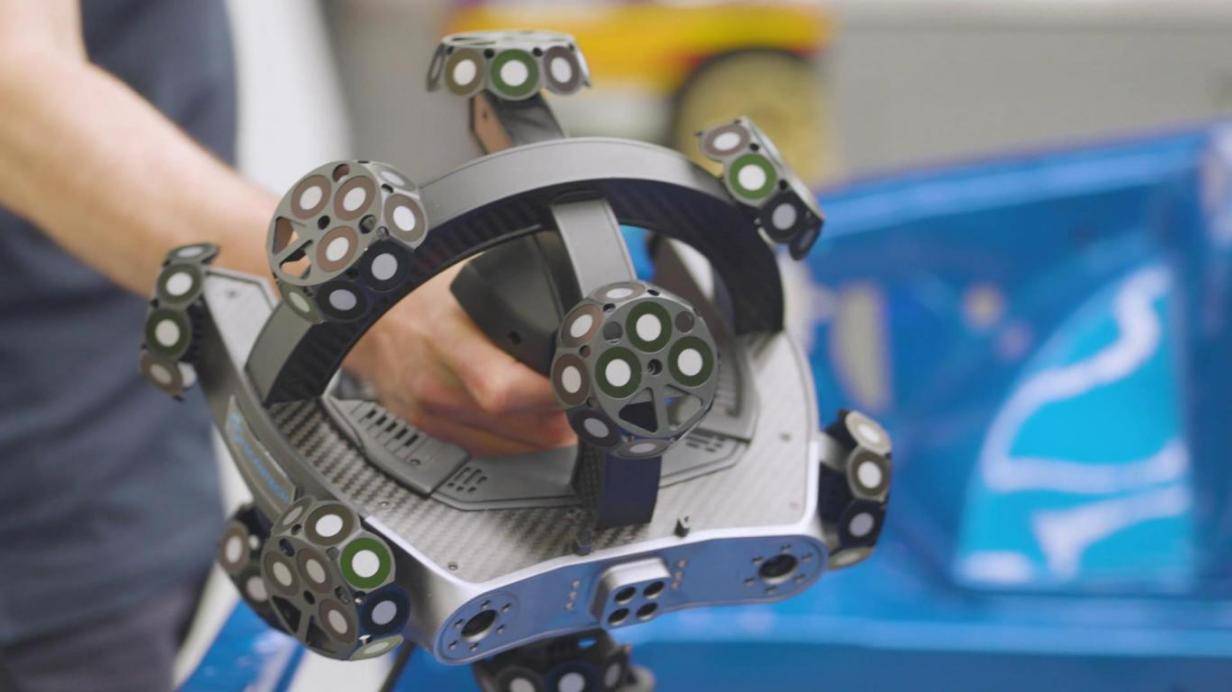

面对此次Prodrive达喀尔参赛赛车的车身扫描任务,客户选用了思看科技最新的跟踪式3D扫描系统TrackScan-Sharp。该系统以其优异的性能出色地完成了任务,赢得客户的高度赞赏。

TrackScan-Sharp方案优势:

1. 精度保证:TrackScan-Sharp凭借2500万高性能工业相机和先进的算法能力,最高精度可达0.025mm,能够精准获取复杂赛车结构的几何信息,包括曲线、边缘及连接处等,为赛车设计和装配环节提供了强大的精度保障。

2. 全面扫描:根据测量需求设置合适的分辨率,最高分辨率可达0.020mm,在赛后维护检修环节,通过多角度全面扫描,有助于发现零部件表面微小的变形、磨损或损坏情况,便于全面评估车身情况,快速定位问题并制定修复方案。

3. 效率加倍:Trackscan-Sharp采用智能光学跟踪测量技术,无需粘贴标记点,最远跟踪距离可扩展至8m,单站测量体积可达49m³,一站即可测量车头与车身侧面,很大程度地减少了转站次数,是大尺寸工件测量效率提升利器。

4. 可视化报告:三维激光扫描仪能够将采集到的点云数据转化为可视化数据报告,以便后续修改与存档,为赛车设计和制造的持续改进和创新提供了宝贵的数据支持。

四、客户评价

Prodrive车身总工程师Paul Doe评价道:我们的赛车车身结构非常复杂,集成了上百个零部件,实时检测车身状况格外重要。我们以往使用了大量的工具进行手工测量,测量效率和精度无法满足复杂的赛车结构和高强度的赛事场景需求,借助3D扫描仪我们可以在结构设计、装配和制作过程中,及时、反复确认生产质量是否达标,大幅节省了制造时间和成本。

三维扫描仪在极限赛车领域的应用无疑是革命性的,它不仅提高了赛车测量效率和精度,更为赛车运动的发展注入了新的活力。随着3D数字化技术的日益普及,我们相信,未来的赛车运动将更加精彩、更加安全。
