联发科天玑9300惊艳亮相,以多个性能第一开启全大核计算时代!

前不久,联发科天玑9300 旗舰5G生成式AI移动芯片正式发布,以“高智能、高性能、高能效、低功耗”的基因级产品特性脱颖而出,引来数码圈网友的疯狂围观。早在天玑9300正式发布之前,其采用的创新全大核CPU架构就已经扬名在外,如今终于露出了庐山真面目,全大核果然芯更强,一出场就成为旗舰新标杆,魔法芯片名不虚传,一起看看天玑9300全大核是如何让用户体验全飙的吧。

天玑9300采用台积电第三代4nm制程。不同于应用创新的全大核CPU架构,包括4个Cortex-X4超大核和4个Cortex–A720 大核,超大核最高主频达3.25GHz,大核主频为2.0GHz,CPU峰值性能提升达40%,同性能功耗可节省33%。天玑9300还率先支持LPDDR5T 9600Mbps内存。

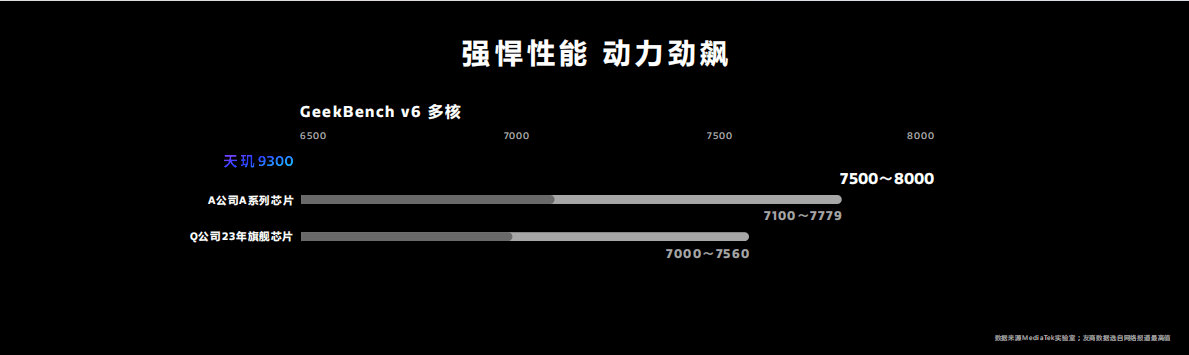

常温环境下,天玑9300的安兔兔v10跑分可超过213万,在“极限挑战”中,其安兔兔v10跑分居然能超过220万,远超A17 Pro和骁龙8G3,综合性能已经毫无疑问是最强。在Geekbench v6多核测试中,天玑9300实验室CPU多核性能直逼8000分大关,恐怖性能已是绝对的第一,直接秒杀A17 Pro和8G3。可能不少人会好奇,联发科为何要激进地采用如此大的规模,天玑9300又是如何实现性能大幅提升,功耗大幅降低的?

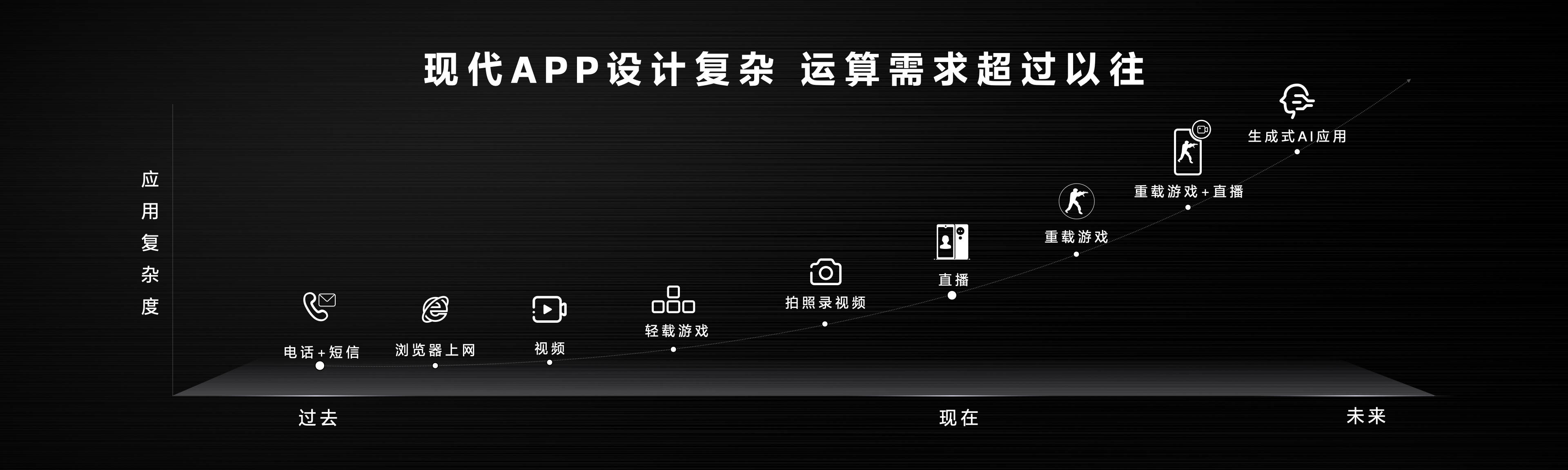

移动端APP应用正快速地多元化,复杂化,用户也更多地习惯于同时使用多应用,类似边玩游戏边看攻略视频的场景已经成为用户的日常,而且现在的手机APP简直就是“包罗万象”,一个APP恨不得个个打造成《原神》,与“轻量化”渐行渐远,智能手机的日常负载早就开始不那么“日常”了。再来,折叠屏手机越来越火,两面屏幕干一件事儿也太浪费了,多屏运行多个应用也是个趋势,再加上现在端侧生成式AI应用部署加速,所以说传统架构显然已经摸到瓶颈了。

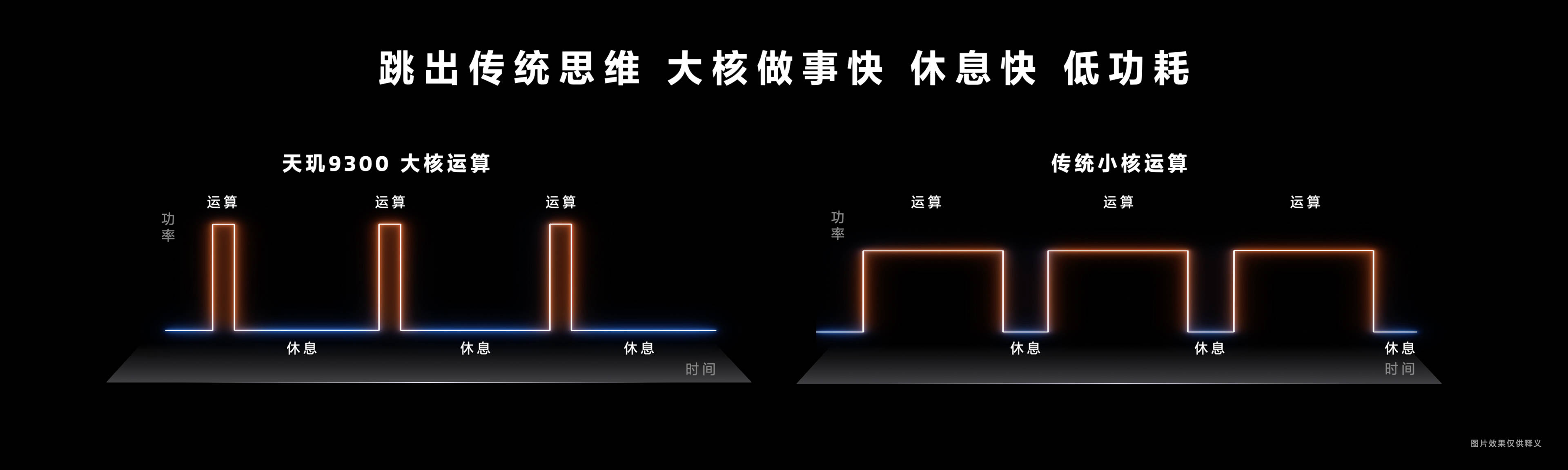

天玑9300则跳出传统,从“超大核、大核、小核”的组合,开创性地设计了“4个超大核和4个大核”的创新全大核CPU架构。而且,天玑9300的全大核和大核性能更强,通过更精准的调度策略,效率更高,从而可以更快完成运算,更早“休息”,实现性能和能效的提升。

全大核CPU中低负载时低频运行,功耗更低且效率更高,毕竟大马才能拉大车,拉小车更省力,但小马只能拉小车,拉大车就是加倍费力。所以天玑9300的日常功耗表现同样惊艳,像日常浏览、刷短视频、录制视频、播放视频还有开启Wi-Fi热点这些日常使用场景功耗最多可以降低30%。

实测成绩也证明了这点:录制4K 60FPS 视频属于中负载场景,天玑9300功耗可降低12%。

在高负载和多应用并行场景,全大核8个高性能核心协同计算,把每一份性能都用在“刀刃上”,超级强悍的性能和能效让天玑9300应对自如。在实测中,搭载天玑9300的终端在游玩最高画质《原神》30分钟的同时进行微信视频通话,平均帧率提升超过15%,功耗却降低约12%,这简直就是能效魔法。

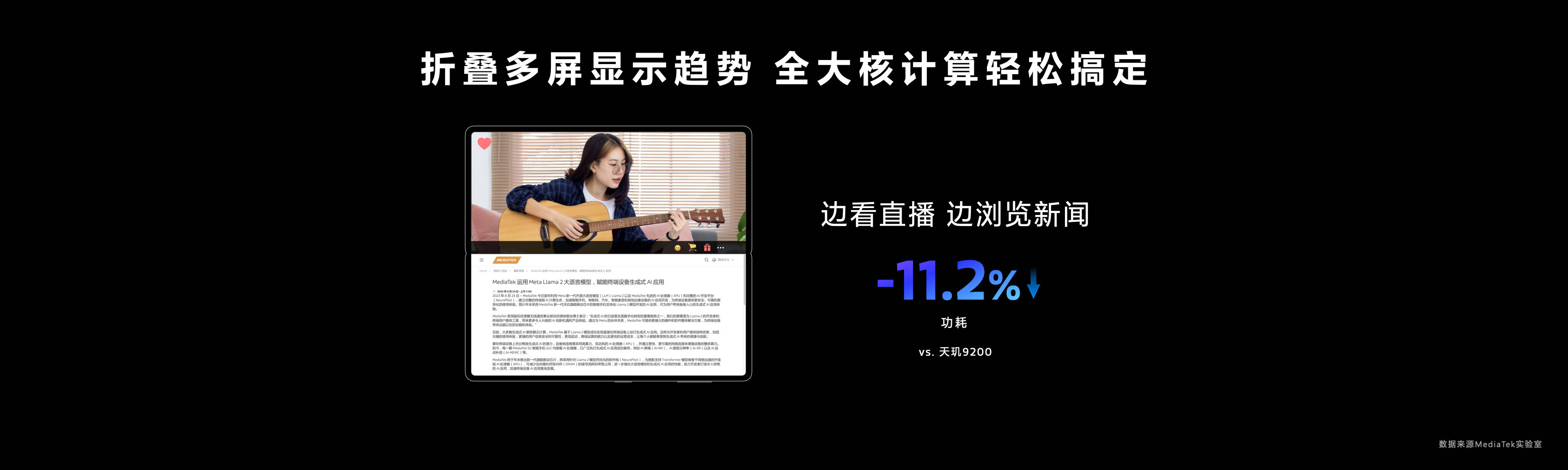

折叠屏手机的多屏显示对于全大核架构来说也是小菜一碟。比如边看直播,边浏览新闻时,天玑9300功耗可下降约11%。

同时,天玑9300的全大核CPU架构已经提供足够强大的算力基础,可以为生成式AI、游戏、影像、显示等多个方面带来超强性能加持。全大核架构带来的实际体验增益意味着,全大核计算时代已经到来,在联发科引领下,这已是旗舰手机芯片的必然发展趋势。从另一个角度而言,创新,不仅仅代表技术的突破,更是行业格局的重塑。全大核架构打破常规带来的是行业的跨越式进步,手机行业出现更多这种敢为人先的厂商,用户的体验才能持续进化和升维。
