成都新宏基科技发展有限公司(以下简称“成都新宏基”)是葡萄城的应用开发合作伙伴，是以电子科技大学自动化工程学院为依托的一家集科、工、贸一体的实业公司，专业从事各种工业自动化检测系统、控制系统、工业电视监控系统、网络工程等系统的研发、设计、安装施工和调试，拥有雄厚的技术力量及调试手段，完善的技术支持与售后服务。应用涉及的领域有：洁净电子厂房空调暖通控制、自来水、污水处理与环保、水电站、电力、交通、石油、化工冶金、楼宇空调暖通自动化控制、垃圾处理、轻工、建材、医药、电子、电视监控系统、科研等行业。美国通用电气GE西南总经销，德国西门子公司指定一级经销及系统业务核心分销商。
系统的最终客户为攀枝花水务集团，经营范围包括自来水生产供应;高级饮用水生产销售;污水处理;给排水工程设计与施工;金属管道、金属结构件、净水材料制造与销售;机械设备、电器设备、供水管道安装;供排水设备、水表修理;水表校验;自来水生产技术的开发;水质化验检验;销售机械设备、电器设备、仪器仪表、日用杂品(除烟花爆竹)、百货、五金、化工、汽车配件、环保设备;自动化成套设备设计、安装;管道探漏、测漏;计算机软件开发;房屋租赁;供排水、计量技术咨询服务。
厂区设备管理不标准造成资产的浪费，不规范的流程让各部门的联系变得复杂又困难，多个独立的子系统让现场人员怨声载道，领导无法查看各类KPI指标，IT与OT的数据不互通。
设备管理系统(SLDP)由一个基本模块和多个可挂载的子模块组成。基本模块包括用户管理、权限管理(角色组、操作)、字典及通用数据管理、消息管理、第三方集成配置。本次介绍的是其中的一个子模块-设备管理系统，该系统包括设备台账、备件库、工单、点巡检、计划任务、流程审批、BI看板、现场数据展示、生产数据报表、三维可视化等多个功能。设备管理人员可以通过台账更直观地查看设备履历信息与折旧情况;流程能够方便生产部门、物资部门、仓管部门的协作;现场员工可以通过手机进行日常维护巡检，利用现场的SCADA软件采集并计算的数据可以实时同步到数据库中，员工通过生产数据报表可以更加清晰地了解现场工况;领导使用手机端可以更快地做出决策，也可以通过BI看板实时掌握厂区的生产情况。
由于项目周期非常紧张，使用传统的纯代码开发模式无法完成既定的开发工作，因此在项目实施的过程中引入活字格低代码开发平台。本项目中的10个业务子系统中，设备管理系统性占据此次开发将近70%的工作量，同时也是本次项目建设的核心内容。在整个业务开发的过程中，活字格占据其中90%的业务开发量，实现了业务的快速落地。
全系统前端与后端均使用活字格开发完成，数据库为SQL SERVER 2008R2，其中活字格的开发规模如下：PC端页面数量：344个，手机端页面数量：89个，外联表数量：197个，服务端命令：209个。
除此之外设备管理系统还与多个第三方系统进行集成，包含：钉钉、用友、企业微信、iFix、ThingJS、百度AI等。其中钉钉与企业微信主要用于消息推送，iFix为数据的采集与处理，ThingJS为三维可视化的展示，百度AI为文字与图片的处理。
在生产数据整合方面，利用iFix的数据采集组件将现场多个厂区的数据通过组网的方式采集到中控，通过脚本处理后将历史数据库的数据同步到SQL SEVER中，SQL SERVER使用视图、存储过程与定时任务将数据整合供活字格消费。
三维可视化部分的数据来源为用户在活字格中自定义的模型数据、将其与生产数据关联，用户在模型中所查看的数据通过服务端命令生成的API进行展示。展示部分使用第三方的3D框架进行开发。
系统的关键模块如下：
1)设备台账
设备台账包括设备基本信息、使用信息、资产信息、拓展信息等。系统可根据设备类型每月自动折旧并生成折旧报表;设备下包含图片、文档、关系、参数、履历、备件列表;关系用来表示当前设备在系统中与其他设备的关系(父子、兄弟);参数为用户自定义设备属性;履历为设备的全生命周期流水数据，履历信息包括：来源、折旧、替换、维修、保养、报废等信息;备件列表包含当前设备下所有在用备件信息。
(设备台账页面展示)
2)备件库
备件库管理模块包含常规的出入库与盘点，所有业务操作都需要进行流程审批才可进行出入库操作，部分业务流程会自动生成物料清单。

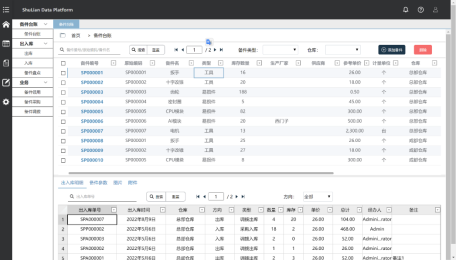

(备件管理页面展示)
3)数据统计及分析
系统提供多种类型的看板页面，包括设备、工单、个人考核等数据。

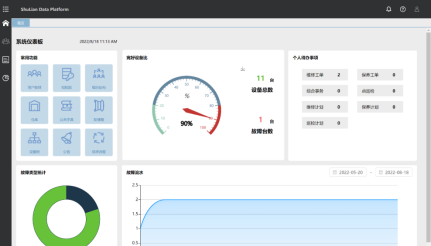

(系统仪表板)

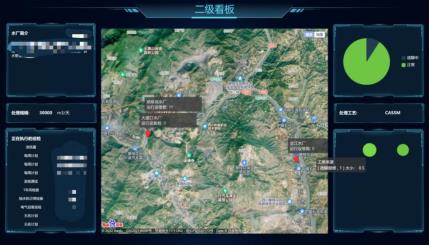

(系统二级看板)
4)计划管理
用户可在系统中配置计划(固定、周期)，包括：保养、维修、点巡检。提供多种计划策略，计划可设置提前推送，系统可自动推送相关用户执行对应工单。

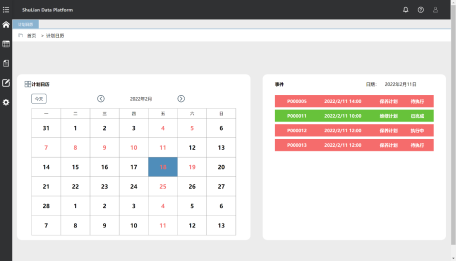

(计划管理)

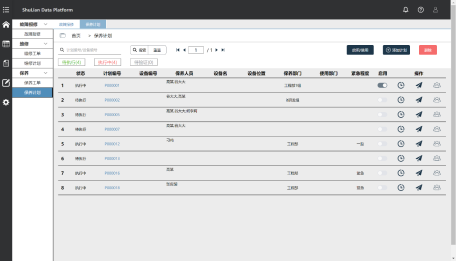

(保养计划页面展示)
5)点巡检管理
点巡检管理用于指定设备巡检计划、巡检规范，并记录巡检结果。可在线查看设备的历史巡检数据。用户可在系统后台可自定义点巡检标准，包括对多个的设备下的多个标准，既定线路的设置，每个点位的检查标准与规范，预设标准可以与计划结合使用。现场员工接收到推送后开始进行现场巡检，上传设定点位巡检信息后系统会自动生成巡检报告单。巡检途中可以标记设备或设备报修。

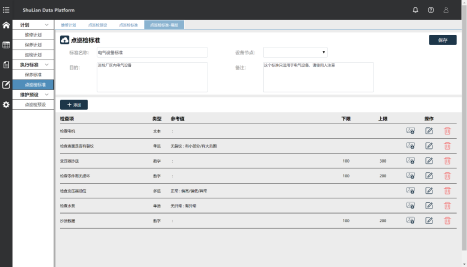

(PC端巡检管理页面展示)

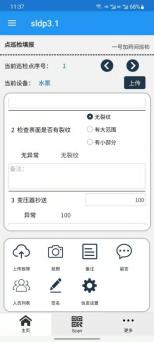

(移动端点检填报)
6)实时数据展示
系统中所有现场数据会使用脚本或第三方软件中的控件将数据集中到数据仓库中，由数据库集中处理多种类型的数据，用户可以自定义预警范围与快速处理事件，由数据库进行预警数据生成并通知相关人员。系统会自动生成日报与月报，每天的数据会以CSV的形式保存在服务器中，在单个标签中可以查看历史文件。

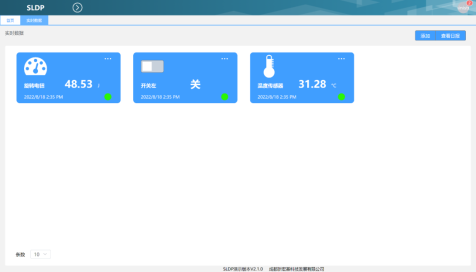

(实时数据展示页面)
7)三维可视化
系统集成ThingJS平台、萤石云平台、iFix，用户可以通过3D模型直接预览厂区内状况，点击设备后可直接显示当前设备属性与实时数据、浏览监控视频。借助于三维引擎，用户可以更加及时地了解到自己所属区域的设备状态。

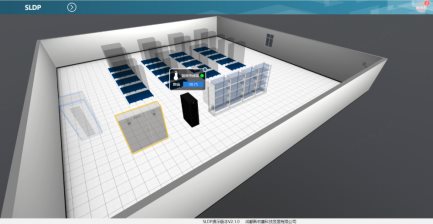

(3D可视化展示)

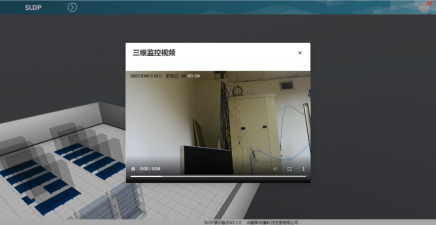

(视频接入)
活字格的价值
成都新宏基科技项目负责人使用过活字格后表示：
1.使用活字格可以有效缩短开发周期;
2.利用活字格可以实现快捷部署，大大提升了项目运维服务的效率;
3.凭借活字格低代码开发平台高效的对接能力，，既实现了多远数据的整合，又大大降低了项目的成本。
