前面的系列文章将微型断路器的内部结构进行了拆解，各个机构零件间的精妙设计想必已经让大家感到感受到了工程设计的魅力。后面几期会带领各位读者从场景应用的角度出发，对交流微型断路器的产品参数进行讲解。
微型断路器的额定电流
额定电流是断路器在不跳闸的情况下所能承受的最大电流。微型断路器的额定电流范围为 0.5A ~ 125A。对于典型的微型断路器产品，额定值通常为 6 安培至 125 安培。它们适用于以下额定值：6A、10A、16A、20A、25A、32A、45A、50A、63A、80A、100A、125A。所以首先，你应该确定电路的总电流。然后，根据相应的额定电流等级选择合适的微型断路器。微型断路器的额定电流不应大于电缆的载流能力。它还应该大于或等于系统预期线路中承载的最大电流。不要使用低于电路总电流的微型断路器。否则，由于选型失误会导致不必要的跳闸。
微型断路器的保护特性
保护特性，又称脱扣特性。此参数定义了电流与脱扣时间的关系。它们根据瞬时脱扣的范围进行区分。用户应该根据要保护的负载确定脱扣类型。
常见的脱扣特性类型有：B曲线、C曲线、D和K曲线、Z曲线。选型原则如下：
1.B曲线
适用于电阻性负载或无冲击电流的负载提供保护，如电加热装置，热水器和炉具。
2.C曲线
适用于阻性负载和较低冲击电流的感性负载提供保护，适用于照明、插座、小型电机等常见负载。
3.D和K曲线
D曲线适用于对线路接通时有较高冲击电流的负载进行保护。K曲线广泛应用于电动机配电系统保护。这两类保护曲线的特点是专为允许高浪涌的负荷设计。适用于高浪涌负荷电器和变压器。
4.Z曲线
适用于敏感型负载和长导线的保护，用于保护需要非常低的短路跳闸设置的电路设计。适用于某些类型半导体的保护。

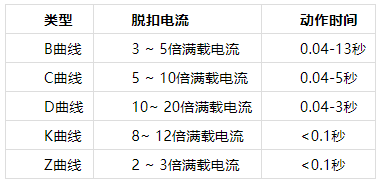

表1 不同保护特性曲线的脱扣电流和动作时间参数

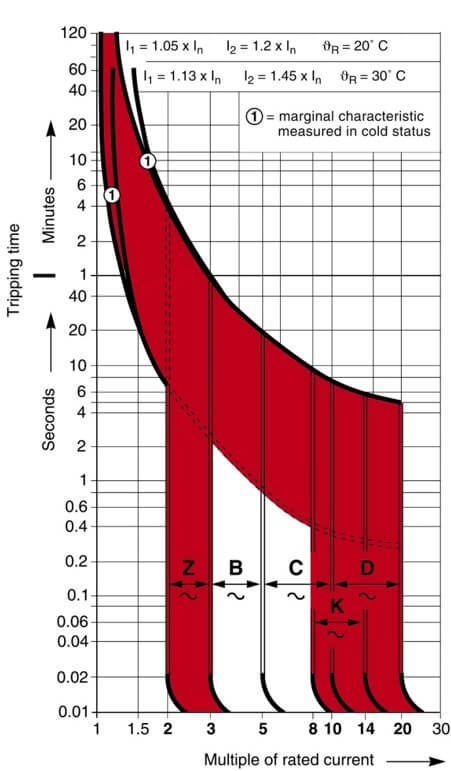

图1 微型断路器B\C\D\K\Z保护特性曲线图示
微型断路器的极数
对断路器极数的选用、特别是三相四线配电回路中是使用三极还是四极，在JGJ16-2008《民用建筑电气设计规范》已有明确的要求。根据极数，微型断路器可以分为如下类型：
1.单极 (1)：单极微型断路器用于保护单相电路，其中中性线直接取自输入电源。
2.单极和中性线 (1+N)：单极和中性点型微型断路器适用于需要相保护、中性点需要隔离的情况。通常用于小负荷。
3.双极 (2)：双极微型断路器是在需要保护相和中性点的情况下使用，需要完全隔离电源进行维护。这些通常用于小负载，只有一个微型断路器用于切换/保护整个负载。
4.三极 (3)：一般用于不要求中性点的三相电机应用。通常用于电机保护。
5.三极和中性线 (3+N)：于配电板的进线，需要中性点隔离的地方。
6.四极 (4)：用于配电板进线，需要中性点保护的场合。
图2 突破电气APISMOON系列微型断路器(各极数产品类型)
微型断路器的分断能力
分断能力是微型断路器可以承载和分断的最大电流。高于分断能力的大电流可能会损坏 微型断路器自身。通常情况下10kA 或 6kA 分断能力适合住宅使用。具有高分断能力的微型断路器更加适合工业应用。
微型断路器的额定工作电压
这是正常使用微型断路器的电压。产品上标识指示的值通常是最大值。微型断路器都有不同的工作电压。您应该从产品目录中检查此值。在较低电压下，某些特性可能会有所不同，甚至会有所改善，例如产品的分断能力。
微型断路器的绝缘电压
该值作为设备绝缘性能的参考。绝缘测试电压(脉冲、工频等)基于此值确定。工业环境下建议尽量使用绝缘电压高的微型断路器。这个选择将让您将拥有一个强大的断路器。
微型断路器的限流能力
国外厂商提供的微型断路器的详细设计手册中常见一项叫做限流等级的电气参数。限流等级实际上是一个限流标准，它最早由德国VDE0641标准提出，后被国际电工组织采纳为IEC国际标准，但我国目前暂无相应标准。限流等级分为三级：1类限流I2t允许为一个正弦整半波能量;2类限流I2t允许为一个正弦整半波能量的1/3;3类限流I2t允许为一个正弦整半波能量的1/10。
所以，能量限制等级编号表示微型断路器在短路或接地故障条件下的最大I2t允通值。3 类是最高限流等级，可用于为横截面积较小的电缆提供保护，从而降低安装成本。使用 3 类可以为您提供最佳性能。
以下两个表格是EN60898标准中关于断路器允许通过能量的等级规定。

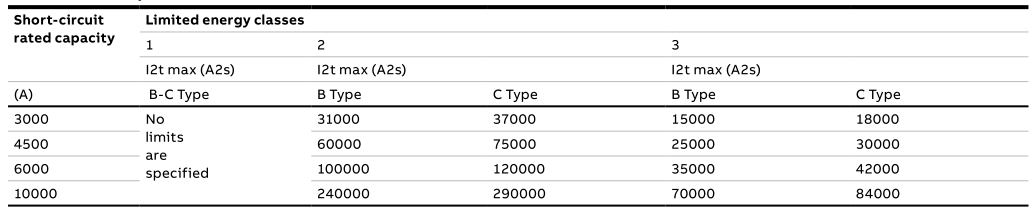

表2 EN60898附录中微型断路器的限流等级(额定电流In<=16A)
表3 EN60898附录中微型断路器的限流等级(16A<额定电流In<=32A)
APISMOON曦月系列微型断路器
突破电气的APISMOON曦月系列微型断路器，包括交流微型断路器GA6-63、GA10-63系列和直流微型断路器GD10-63 系列。可广泛适用于IDC数据中心及类似环境的交直流供配电系统。
