一、概述

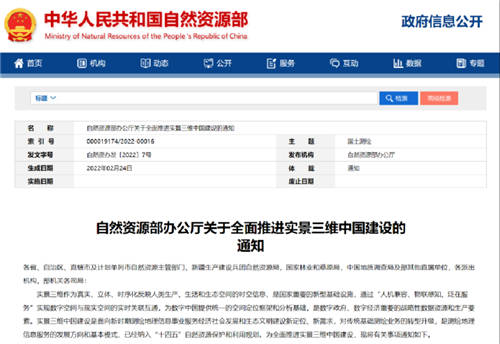

2022年2月24日,自然资源部办公厅印发了《关于全面推进实景三维中国建设的通知》。《通知》指出,实景三维作为真实、立体、时序化反映人类生产、生活和生态空间的时空信息,是国家重要的新型基础设施,是数字政府、数字经济重要的战略性数据资源和生产要素。实景三维中国建设是面向新时期测绘地理信息事业服务经济社会发展和生态文明建设新定位、新需求,对传统基础测绘业务的转型升级,是测绘地理信息服务的发展方向和基本模式,已经纳入“十四五”自然资源保护和利用规划。

飞燕遥感丨助力实景三维中国建设

《通知》中明确了全面推进实景三维中国建设的目标、任务和要求。

飞燕遥感丨助力实景三维中国建设

飞燕遥感围绕实景三维的数据获取、处理及应用等方面展开重点研究和深入实践,形成了业务流程全覆盖的服务体系。

二、实景三维数据采集

深耕测绘地理信息领域二十年,飞燕遥感具备“天空地一体化”实景三维数据采集设备和能力,通过卫星遥感、航空遥感、倾斜航摄、激光航摄、无人机、地面调查等多种方式,支持根据采集对象的实际情况,选用不同的实景三维采集方式和设备,实现实景三维数据的全空间一体化建设。

飞燕遥感丨助力实景三维中国建设

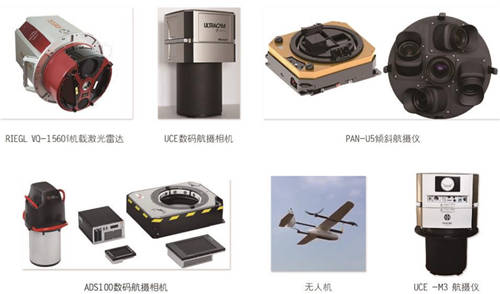

自有航摄设备

三、实景三维数据处理

关于实景三维数据处理,飞燕遥感通过“天空地”一体化数据采集体系,获取高精度影像、倾斜影像、激光点云等多源实景三维数据。整合处理多源实景三维数据,生产高精度4D产品,构建倾斜三维模型及BIM模型等。

根据《实景三维中国建设技术大纲(2021版)》对实景三维建设的规定,基于高精度DEM、DOM、TDOM等数据,构建多时相地形级实景三维;基于多比例尺DLG、倾斜三维模型、激光点云等数据,构建城市级实景三维;基于BIM模型等数据,按需构建部件级精细实景三维

飞燕遥感丨助力实景三维中国建设

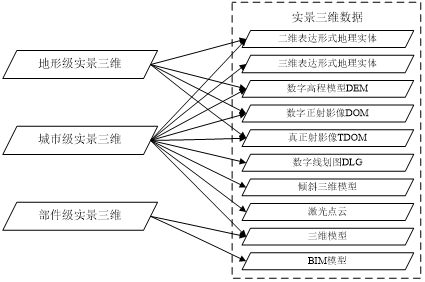

实景三维建设思路

关于实景三维模型构建,飞燕遥感在多年实践经验基础上,探索出了多种建模方法。

1、数字高程模型(DEM)叠加数字正射影像图(DOM)建模

收集已有DEM和DOM成果,将DOM作为地面纹理叠加到DEM上,进行场景编译后发布使用。其中,DOM地面分辨率不宜低于0.2米,DEM格网尺寸不宜低于2米。

2、基于高重叠度正射航空摄影数据进行倾斜三维自动化建模

采用正射航空摄影方式进行地面影像获取,然后使用倾斜三维自动化建模软件进行数据处理,形成实景三维场景。其中,影像地面分辨率不宜低于0.2米,航向重叠度不宜低于70%,旁向重叠度不宜低于50%。

3、基于倾斜航空摄影数据进行倾斜三维自动化建模

利用多镜头(一般是五镜头)倾斜航摄仪,获取前、后、左、右、垂直五个视角的地物照片,然后使用倾斜三维自动化建模软件进行数据处理,形成实景三维场景。其中,垂直影像地面分辨率不宜低于0.2米。

飞燕遥感丨助力实景三维中国建设

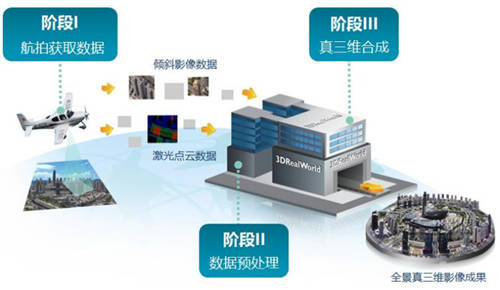

激光点云+倾斜影像-实景三维建模

四、实景三维数据应用

实景三维数据作为新型基础测绘的标准化产品,其应用和服务是发挥数据价值的重要方式。

飞燕遥感依托自身多年数据采集经验以及GIS研发优势,构建了飞燕地理信息云平台,并基于云平台,为三维国土信息化、三维智慧水利、三维智慧园区、三维数字景区、三维警用地理信息、智慧农保等领域,提供基础性平台支撑。

1、智慧城市地理信息时空云平台

依托遥感影像、激光点云、实景三维模型等基础地理信息数据,并融合基础时空、公共专题、物联网实时感知和互联网在线抓取等数据,构建地理信息云平台,为各行各业的多种智慧化应用提供基础性平台支撑。

飞燕遥感丨助力实景三维中国建设

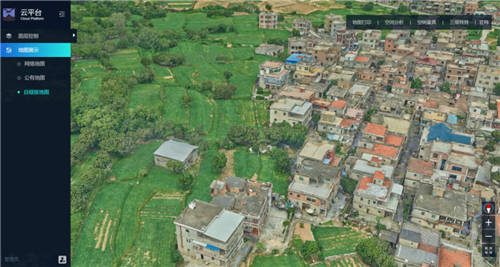

地理信息云平台

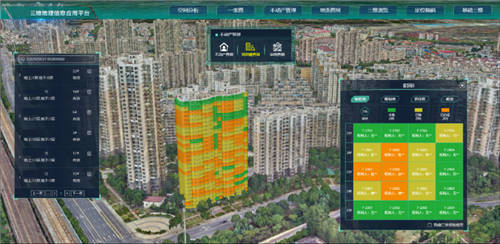

2、三维国土信息化

基于实景三维模型,研发三维国土信息化系统,提供实景三维模型Web端展示、二三维一体化展示、三维场景自动化浏览、三维场景渲染、空间量算、空间分析等三维基础能力,并通过挂接相关国土和地籍数据,实现国土信息一张图管理,以及三维宗地、三维楼幢、三维户室的多层级精细化地籍管理功能。

飞燕遥感丨助力实景三维中国建设

三维国土信息化系统

3、三维智慧水利

基于二三维基础地理信息数据和水利普查等数据,整合水电站、排污口、监测断面、水文站、涉河建筑、水利工程等数据,构建三维智慧水利系统,通过接入各类涉水的监测信息进行叠加分析,实现区域水情监测、险情监控、淹没分析、气象分析、水质监测及河长制管理等功能。

飞燕遥感丨助力实景三维中国建设

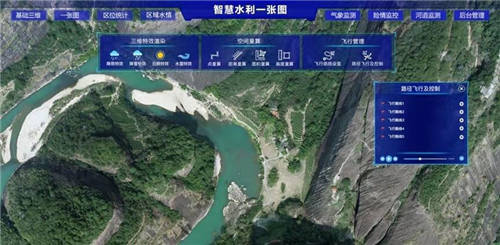

三维智慧水利

4、三维智慧园区

基于园区实景三维模型及相关业务数据,构建三维智慧园区系统,实现二维精确定位、三维直观展示、数字化、互动化、可视化、集成化的智慧园区体系,满足招商引资、规划发展、运营管理等各阶段辅助决策需求。

飞燕遥感丨助力实景三维中国建设

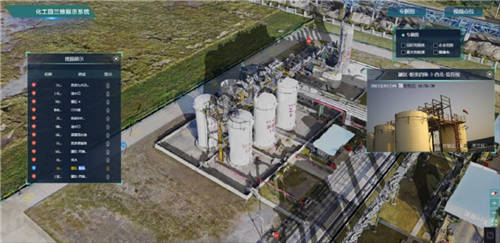

三维智慧园区展示系统

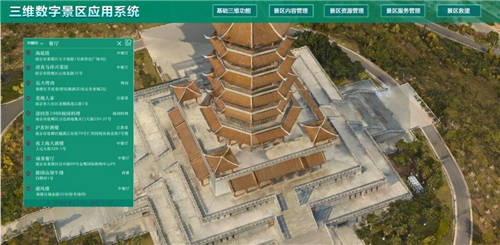

5、三维数字景区

基于景区实景三维模型和二维地图,打造三维数字景区系统,集景区基础三维展示与管理、推广与宣传、资源管理、服务管理和景区救援等功能于一体,为景区精细化管理、导游导览和应急管理等应用提供可视化支撑。

飞燕遥感丨助力实景三维中国建设

三维数字景区系统

6、三维警用地理信息

整合基础二三维地理信息数据,围绕公安“一标六实”数据的展现和管理,构建三维警用地理信息系统,实现PC端及移动端的数据联动、警情警力监控等应用功能。

飞燕遥感丨助力实景三维中国建设

三维警用地理信息系统

7、智慧农保

基于三维地理信息数据、生态环保业务数据,构建智慧农保系统,采用云大物移技术,为农业保险业务提供全链应用,实现灾害评估、勘查定损、风险预测,为保险公司降本增效、科学管理提供支撑。

飞燕遥感丨助力实景三维中国建设

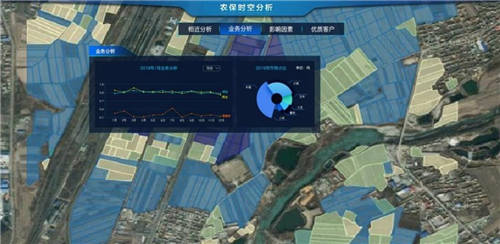

智慧农保系统
