2022年3月22日，鼎阳科技发布了国内第一款拥有2GHz带宽的8通道紧凑型示波器SDS6000L和测量频率高达26.5GHz的高端矢量网络分析仪SNA5000A。SDS6000L的发布填补了国产8通道示波器的空白;SNA5000A的发布则标志着鼎阳科技成为国内主要竞争对手中唯一一个同时拥有行业四大主力产品(数字示波器、信号发生器、频谱分析仪和矢量网络分析仪)并且四大主力产品全线进入高端领域的厂商。
SDS6000L：国内第一款2 GHz带宽、8通道的紧凑型示波器
SDS6000L系列紧凑型示波器拥有500MHz、1GHz、2GHz带宽型号，支持4/8通道，ADC分辨率可选10bit/12bit，实时采样率高达10GSa/s，存储深度可达500Mpts/通道，拥有优异的本底噪声性能和垂直测量精度。单台最多提供8个模拟通道和16个数字通道，通过同步机触发多台设备，最多支持扩展至512个模拟通道。上位机通过千兆网口访问设备，支持二次开发以灵活匹配用户的定制化应用。机器尺寸最小仅为1U，满足工业自动化测试，多通道数据采集，高能物理，机器诊断和材料研究应用等多种测试场景。
1、12-bit高分辨率，满足更高精度的测试需求

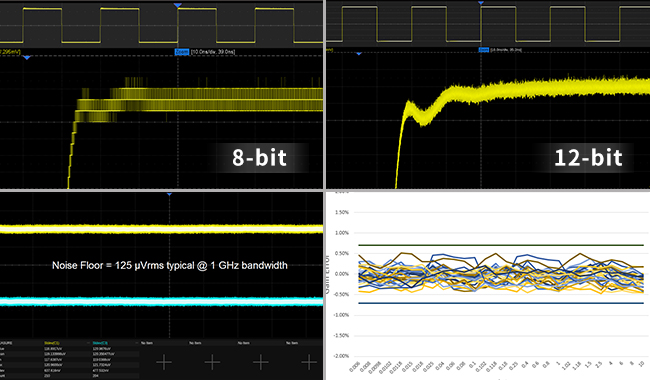

高分辨率示波器能有效提高信号测量精度。传统8-bit分辨率示波器的量化等级为256，而12-bit分辨率的量化等级为4096，这意味着测量电压为1V的信号，12-bit下可测得的最小信号幅度为1/4096V，而8-bit只有1/256V。12-bit分辨率可达到传统8-bit的16倍，这将信号的测量精度提升了一个量级。
高分辨率示波器对本身的底噪要求极高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值仅为153μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更多波形细节。
2、优异性能，高保真信号捕获与细节体现
SDS6000L系列在机身小巧的同时也保持了优异的性能：带宽最高可达2GHz，可测量上升时间更短的信号;最高10GSa/s采样率，能更准确地捕获波形数据，而最大500 Mpts/通道的深存储，使用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细节的兼顾;采用鼎阳创新的SPO技术，拥有最达750 000帧/秒(Sequence模式)的波形捕获率，能轻松捕获到低概率异常事件。
3、紧凑型设计，助力机器诊断和自动化测试

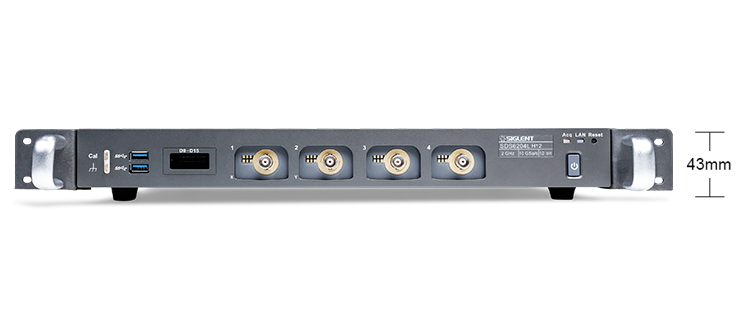

SDS6000L紧凑型示波器设计精巧，其4通道型号机身厚度仅为43mm，占用1U的空间，区别于传统的需要占据7U的台式示波器，其薄型的设计，能够极大地节省空间，为机器诊断和自动化测试场景提供了更优选择。8通道示波器采用2U封装，最大可扩展至512模拟通道，极大地提高了通道密度。在机器诊断和自动化测试领域，大多数工程师和研究人员更青睐拥有足够性能和通道数的高性价比数据采集解决方案，而SDS6000L系列紧凑型示波器以及其搭建的多通道高速数据采集系统，完美地满足了这一诉求。
4、灵活组网，最高支持512通道高速数据采集系统
SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台(最多64台)示波器同步采集，最多支持扩展至512个模拟通道;可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。
SNA5000A高端矢量网络分析仪：测量频率高达26.5GHz
SNA5000A系列高端矢量网络分析仪测量频率范围宽至100 kHz-26.5 GHz，可广泛应用于通信、航空航天、半导体等领域。
1、低噪声，高动态范围

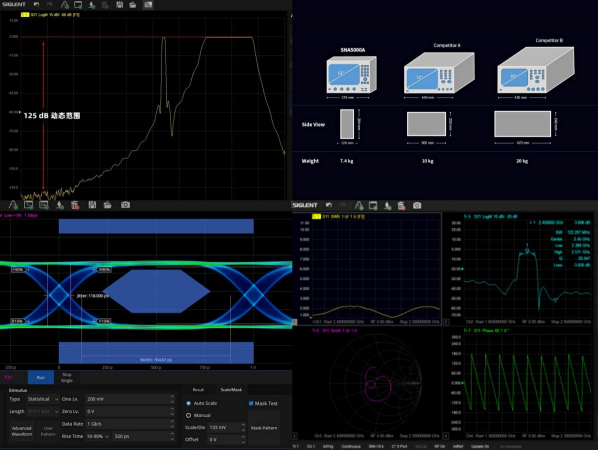

系统动态范围是VNA一个非常重要的指标，它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000A拥有最大125 dB的动态范围，可适用于对动态范围要求比较高的测试场景，比如同时测量滤波器的通带和带外抑制性能。
2、先进的外观设计及多样化的显示
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。
除开外观设计，其先进的用户界面，配合上12.1英寸超大触摸屏与外接的鼠标和键盘，让工程师能更快的添加或删除窗口，通道和迹线。
SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。
3、时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
眼图可以反映信号链路上传输的数字信号的整体特征，从中观察出码间串扰和噪声的影响，进而估计系统的优劣程度。因此，眼图分析是高速系统信号完整性分析的核心。SNA5000A搭载了眼图功能，为需要对高速信号进行时域分析的客户节省了大量成本和时间。
4、校准件

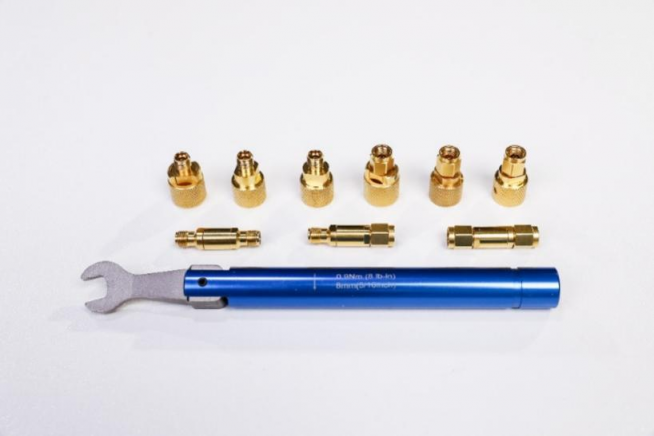

校准是VNA进行可靠测量前必须进行的步骤。此次与SNA5000A同步发布的还有全新的F604TY机械校准件。接口类型为3.5mm公头和母头，频率范围0 ~ 27 GHz。可满足全系列鼎阳矢量网络分析仪的校准需求。
