在此前新华网关于北三的海外报道中,一枚指尖大小的芯片再次引发关注，这正是司南导航在2020上海工博会期间展出的全新一代QUANTUM III SoC 芯片。那么，小小芯片有何神奇之处，能被各大权威媒体争相报道?下文将为你全面揭秘——
北斗芯片是北斗应用技术的核心
6月23日北斗三号最后一颗全球组网卫星成功发射，意味着我国完全自主研发的北斗全球导航定位系统全面建成，在功能和性能等方面得到进一步的提升，具备了服务全球的能力。目前，北斗系统已经广泛应用于各行各业，给无人机、车辆、可穿戴设备等终端设备再添新动力。
随着北斗全球组网的脚步，北斗应用技术的核心元器件——北斗芯片的研发也取得了突破性进展，从最初的“卡脖子”到现在的比肩引领，在国际市场上已经占有明显的竞争优势。
北斗芯片设计复杂，特别是集射频芯片和基带芯片于一体的SoC芯片，设计难度更高，所以芯片设计能力的差异，将直接影响芯片性能、灵敏度、功耗、尺寸、成本等多个方面，进而影响终端设备的性能。另外，北斗应用边界不断拓宽，对技术的要求也越来越高，多功能集成、多传感器融合将是芯片技术的大势所趋。因此，芯片集成度、性能和功耗一直是芯片技术的重点攻关方向。
QUANTUM IIISoC 芯片绽放国研之光
司南导航推出的QUANTUM III SoC 芯片，在各个方面都有重大突破，性能指标与国际同类产品相当。

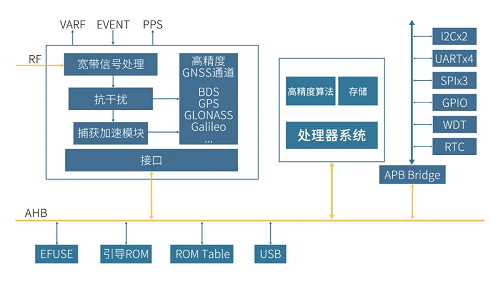

芯片结构示意图
高集成SoC设计
芯片采用SoC设计理念，将GNSS基带、快速捕获、CPU、存储、接口电路合成到了一个芯片上，单颗芯片就可以实现过去多个元器件的功能，具有集成度高、功能强、尺寸小等优点，可以显著减小集成产品的体积，缩短产品的开发周期。
40nm低功耗工艺
QUANTUM III定位芯片采用目前较为成熟的40nm低功耗工艺，性价比高，成本低。
多系统联合定位
芯片同时支持北斗三代、北斗二代、GPS、GLONASS、Galileo、QZSS、IRNSS等系统，支持最新频点B1C、 B2a、B2b。多系统联合定位加强了芯片的信号接收与传输，能显著提升在复杂环境中的定位精度和可靠性，例如城市峡谷、树林，楼宇间等。
应用场景灵活丰富
核心处理器频率可配，快捕引擎时钟可配，针对应用场景需求，提供多种配置方案，灵活适配多种功耗的场景要求。
稳健自适应抗干扰
芯片内置抗连续波干扰模块，支持自适应抗干扰，可有效抑制频率范围内的单音和窄带干扰，干信比可达50dB。
当前终端市场方兴未艾，如何把北斗“芯”做好、做强，满足全球市场需求，依然是司南导航的发力点。成立九年以来，司南导航芯片研发在技术融合的需求中不断创新和迭代，为北斗应用提供坚实的技术支撑，也为全球用户提供了更精准、可靠的应用体验。
近期，司南导航下一代QUANTUM IV芯片的研发工作正在全面开展。这款芯片将带来更全面的功能、更优越的性能及更低的功耗，在全领域内拓展北斗导航的应用。

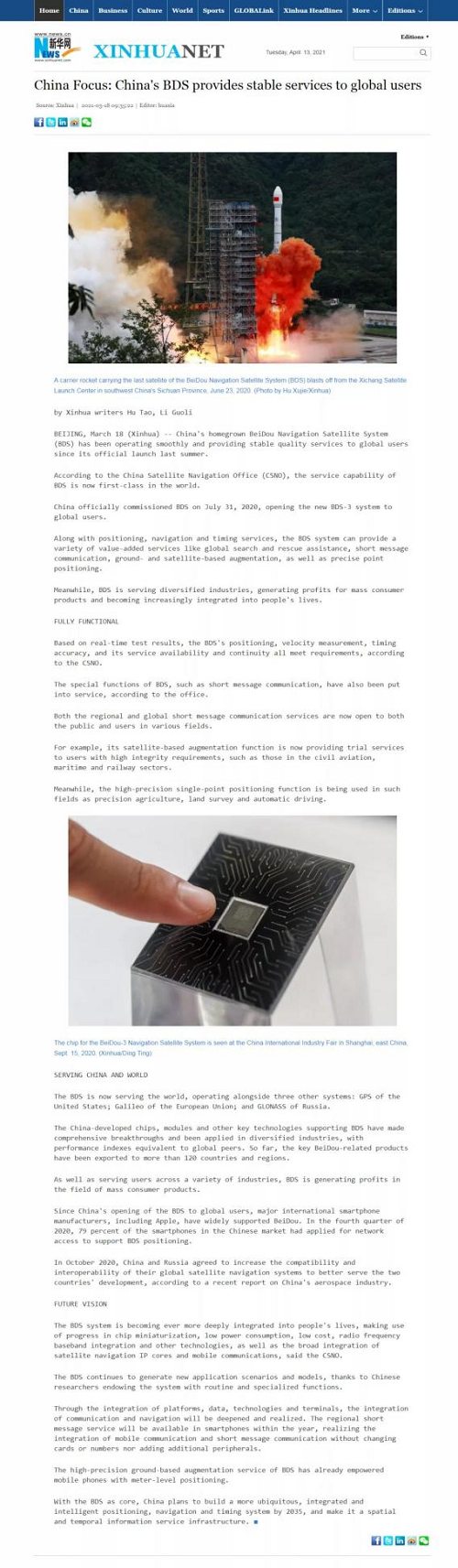

2021年3月18日海外《新华网》官网报道原文：
