阿根廷学生艾伦·巴特(Alan Bat)主修机械工程专业,最近他用中望3D将列奥纳多·达·芬奇(Leonardo da Vinci)武装装甲车手稿灵感带进现实,技术重现最早的坦克原型。
#制造业行业
艾伦·巴特是阿根廷首都布宜诺斯艾利斯自治市国家科技大学(UTN)机械工程专业的一名学生。他对3D建模充满热情,同时也喜欢研究达·芬奇的武装装甲车手稿——这被称为“最早的现代坦克原型”。最近艾伦成功地应用中望3D还原手稿中的装甲车模型,并希望与我们分享他与中望3D的故事,下面来自他的自述:
初见:课堂上对中望3D的深刻初印象
我叫艾伦·巴特,来自阿根廷首都布宜诺斯艾利斯市,目前就读于国家科技大学机械工程专业。
所以自然的,我与中望3D的初次相遇是在课堂上,当时我们的3D设计教学老师向大家介绍了三维CAD/CAM一体化软件——中望3D。必须说明的是,我初见它就印象深刻。因为与其他参数化3D设计软件不同,中望3D看起来更直观、易用,并且还增强了许多功能,更别提它是目前市面上价格难得实惠的CAD产品。如果我有自己的公司,肯定会首选中望3D软件作为全公司的CAD/CAM一体化解决方案。
我打小就想当一名发明家,虽然知道走这条路会很艰难……但幸运的是,当下有很多现代科技工具供我们使用,助力我完成从发明、设计到加工的全过程。而中望3D软件,着实是我用过最先进和最出色的工具之一!
初试:从模糊的概念探索到生动的模型设计
这次,我想与你们分享一个了不起的设计——它就是达·芬奇的武装装甲车。(该手稿由“文艺复兴三杰”之一的列奥纳多·达·芬奇构思,这种状似 “飞碟”的圆锥体武装装甲车被认为是现代坦克的原型。它拥有用木板覆盖及金属板加固的坚硬外壳,装备围绕全身的整圈大炮。庞大的体积及武器装备足以恐吓敌人,兼具安全性和攻击性于一体……尽管它在15世纪从未实际制作使用过。)
在探索频道的流行纪录片《达·芬奇发明大破解》(Doing DaVinci)首集播出后,我深受启发鼓舞,并在上述提到的3D设计课堂期末作业中,应用中望3D软件重现了达·芬奇的装甲车模型。
1. 模型骨架
首先,我绘制了模型的底座框架:

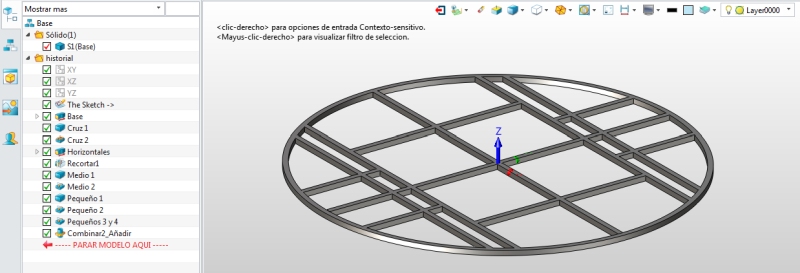

图1.艾伦绘制的模型底座框架
然后分别绘制上、下部框架结构:

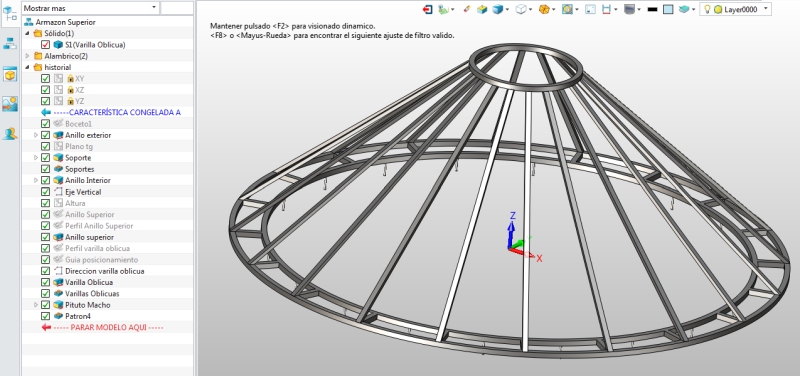

图2.艾伦绘制的模型上部框架

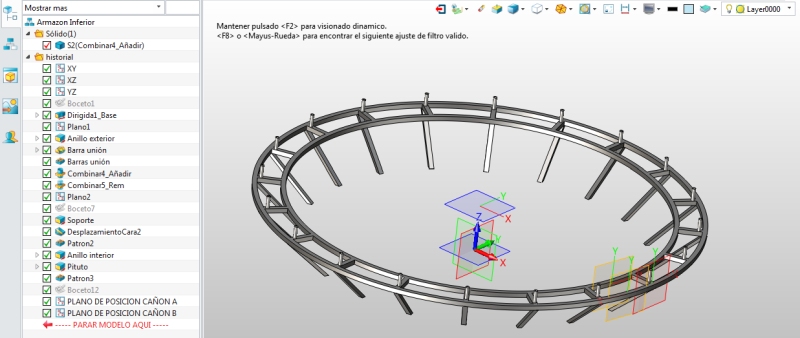

图3.艾伦绘制的模型下部框架
最后,我将它们三者装配在一起,并检查测试骨架是否完整,有无设计缺陷。
图4.艾伦装配的模型完整骨架
2. 模型传输运动系统
模型骨架完成后,我制作了由轮子、曲轴、笼形齿轮、轴承和一些支架组成的传输运动系统。
图5.艾伦制作的模型传输运动系统
3. 模型武器:大炮
这是我尤为喜欢的一个部分——大炮!这个模型融入了我作为小小工程设计师的大胆想法与自由创作,圆了我的“机械大炮”梦。
图6.艾伦设计的模型大炮
4. 模型外部
接下来就到了很难处理的部分:我必须在中望3D里,复刻手稿中金属板框架的确切形状,以便后续安装外部木板时部件的形状大小能完美契合。

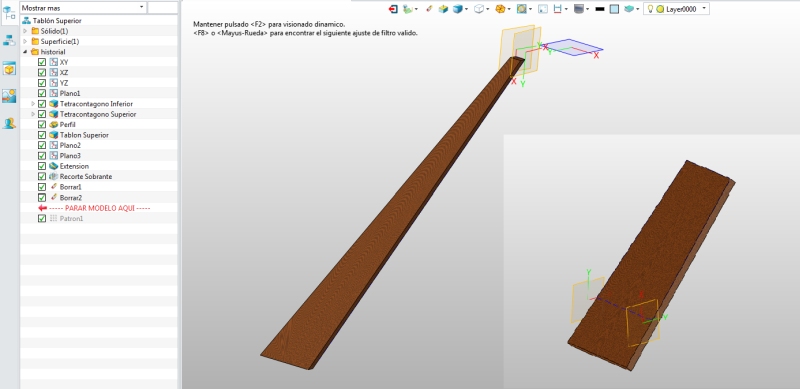

图7.艾伦设计的模型木板
5.模型装配
最后,完成装配的装甲车模型就出炉了。模型内部如下:

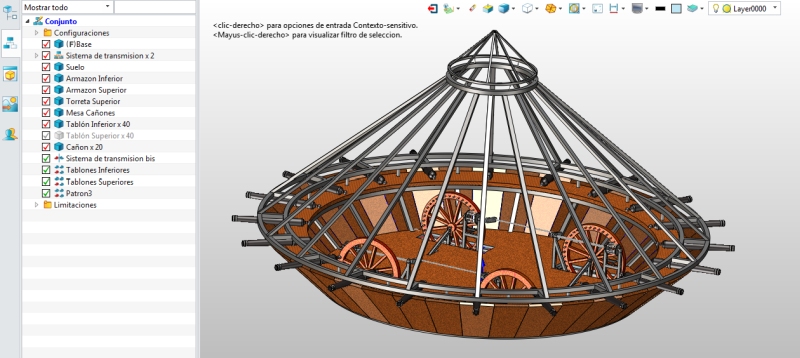

图8.装甲车模型的内部
再来看看最终的装甲车模型外观:
图9.装甲车模型的外观
另外,我想与您分享这个装甲车模型的爆炸图:

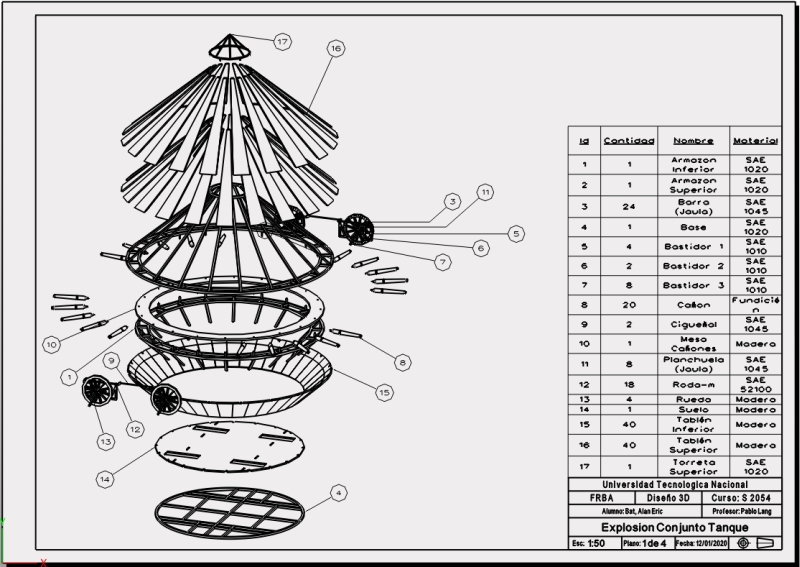

图10.艾伦模型的爆炸图
如您所见,装甲车模型由 4个框架(底座、下部、上部和封顶)、2个曲轴、4个笼形齿轮(带轴承)和一些支架组成,这些都是由不同的钢铁部件制成的。当然也有木头制成的部分,即地板、4个轮子、炮台和 40 块上部木板和 40 块下部木板。
俗话说:“没有大炮就没有坦克”,大炮是坦克最重要的武器组成部分。我围绕这个装甲车模型全身安装了20个全由铸铁制成的大炮。难以想象在15世纪,达·芬奇所绘制的这个武装装甲车手稿如果能实际投入制作与使用,在当时会是多么强大的机器啊!
相知:中望3D带给我的乐趣生活与未来期望
以上可知,我在中望3D中使用最多的是建模功能、智能装配设计和2D工程图功能。这些高效便捷的功能让我能轻松设计,重现现实的和想象中的物体。外加中望3DCAD/CAM一体化解决方案覆盖产品设计开发全流程,我的模型也有机会以现实实体重现。
目前,我正和我的父亲“徜徉”在帐篷设计制造的三维世界中。因为许多帐篷部件都是由铝型材制成的,所以我也逐步开始了解中望3D中 “钣金”功能模块应用。
除了学习和专业工作,中望3D还成为我聊以消遣的好伙伴。因为我是《龙与地下城》(DND)桌游迷,我经常想在现实中还原游戏里面的场景跟物品,而中望3D一定程度上帮我实现了这个幻想。比如这是我用中望3D设计的DND“魔法望远镜”:

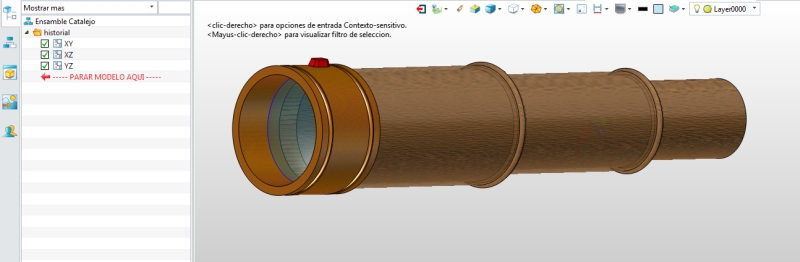

图11.艾伦设计的 “魔法望远镜”
还有这是DND游戏中的“火炬手柄”模型:

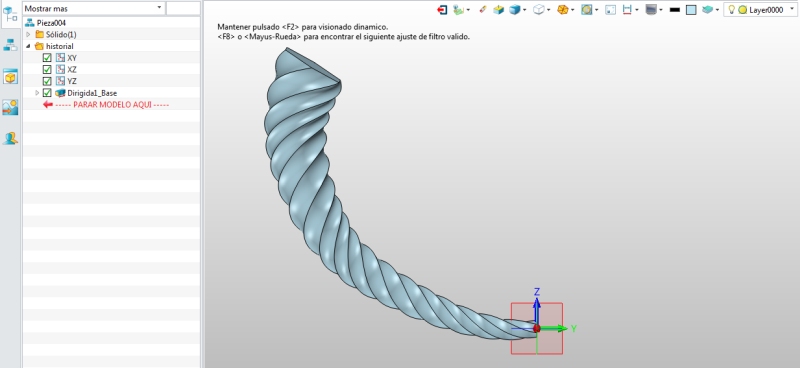

图12.艾伦设计的“火炬手柄”
为了练习一些命令,我会用中望3D进行建模设计一些日常物品,甚至包括家里的地球仪:

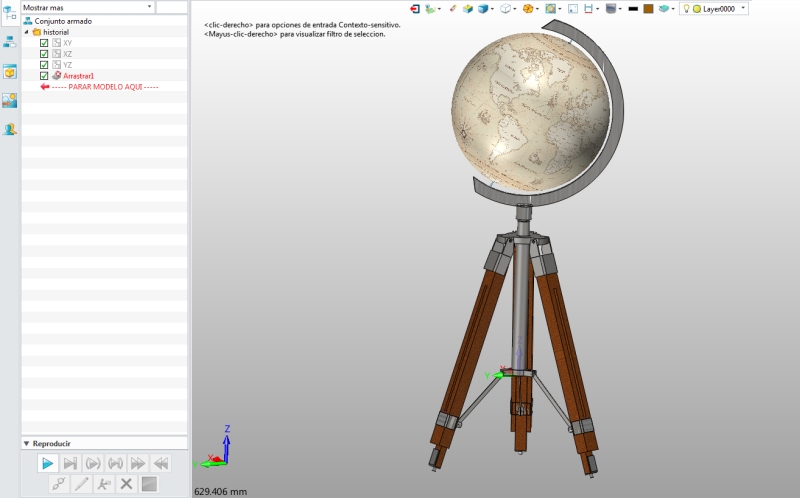

图13.艾伦设计的地球仪模型
综上,我对中望3D可谓好感满满,也饱含期待:我认为它是市面上最好的CAD软件之一。正如我之前提到的,它使复杂晦涩的设计变得非常简单直观。
未来就我个人而言,我希望在三维渲染和动画专业领域有所学习与实践,所以特别建议中望3D能有与这方面相关的功能新增、工具更新,在未来带给我更多惊喜。
