~具备“EMARMOUR™系列”中超强抗干扰性能,有助于减少异常检测系统的设计工时并提高可靠性~
全球知名半导体制造商ROHM(总部位于日本京都市)面向车载引擎控制单元和FA设备的异常检测系统等需要在恶劣环境下进行高速感测的车载和工业设备,开发出具备超强抗EMI性能*1(以下简称“抗干扰性能”)的轨到轨输入输出*2高速CMOS运算放大器*3 “BD87581YG-C(单通道产品)”和“BD87582YFVM-C(双通道产品)”。
近年来,随着用于电动汽车和ADAS中的汽车电子系统的电子化和高密度化日益加速,噪声环境也变得越来越严峻。通常,在汽车开发中,难以对电路板和系统单体做噪声评估,一般需要组装后再进行评估,但一旦评估结果NG,就需要大规模修改,因此降噪设计一直是一个重大课题。
为了应对这一挑战,ROHM充分利用自有的垂直统合型生产体制和模拟设计技术优势,从2017年开始开发EMARMOUR™系列,该系列的产品具有非常出色的抗干扰性能,有助于减轻降噪设计负担,在车载和工业设备市场获得了高度好评。

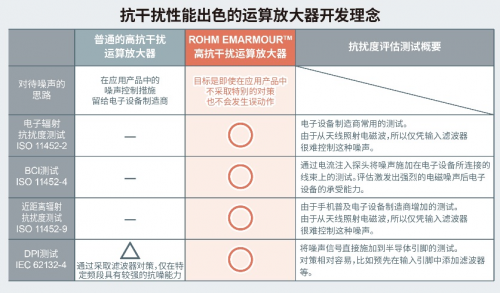

以出色的抗干扰性能著称的EMARMOUR™系列的开发初衷,是为了在应用产品中无需采取特别措施也可防止产品因噪声干扰而误动作。其中,此次的新产品在国际通行的4种抗扰度评估测试中均实现超强性能。例如,在汽车制造商实施的“电子辐射抗扰度测试 ISO 11452-2”中,普通产品的输出电压在整个噪声频段内波动达到±300mV以上,而新产品的输出电压波动仅在±10mV以内(仅为普通产品的1/30)。因此,将新产品配置在传感器等部件的后段时,利用CMOS元件结构可实现快速且精准的信号放大而完全不受外部噪声的影响,因此在包括以各种异常检测系统为首的广泛应用中,非常有助于减少设计工时并提高系统的可靠性。
新产品已于2021年5月开始暂以月产100万个(样品价格 300日元/件,不含税)的规模投入量产。此外,“ROHM Real Model*4”是一种高精度的SPICE模型,通过该模型得到的电气特性和温度特性仿真值与实际IC的值完全一致,以防止实际试制后的返工,客户可在ROHM官网上进行验证。
今后,ROHM将会继续扩大新产品阵容,并且还会将高抗干扰技术应用到电源IC等产品中,为进一步减少各种应用的设计工时和提高应用的可靠性贡献力量。
<什么是EMARMOUR™?>
“EMARMOUR”是ROHM产品的品牌名,该品牌产品融合了ROHM的“电路设计技术”、“布局技术”、“工艺技术”优势开发而成,仅用于在ISO 11452-2国际抗扰度评估测试中,在整个噪声频段输出电压波动都非常小的抗干扰性能出色的产品。由于抗干扰性能非常出色,有助于解决系统开发过程中的噪声干扰问题,因而可减少设计工时并提高系统的可靠性。
<新产品特点>
1.在4种国际抗扰度评估测试中均实现非常出色的抗干扰性能,可减轻降噪设计负担

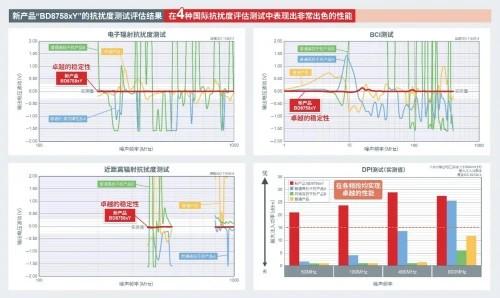

新产品作为EMARMOUR™的运算放大器系列产品,在ROHM的电波暗室中实施了“电子辐射抗扰度测试 ISO 11452-2”、“BCI测试 ISO 11452-4”、“近距离辐射抗扰度测试 ISO 11452-9”、“DPI测试 IEC 62132-4”这四种国际通行的抗扰度评估测试,并在这四种测试中都表现出了非常出色的性能。
例如,在“电子辐射抗扰度测试 ISO 11452-2”中,相对于普通产品在整个噪声频段的输出电压波动±300mV以上,新产品仅为±10mV以内,实现了非常出色的抗干扰性能。由于无需针对各频段噪声采取降噪措施,不仅可以减少元器件数量(双通道运算放大器与普通产品相比,RC滤波元器件共可减少10件),还可减轻在系统中发挥重要作用的传感器等的降噪设计负担,从而有助于减少应用的设计工时并提高应用的可靠性。
2.配备高精度仿真模型,可防止实际试制后返工

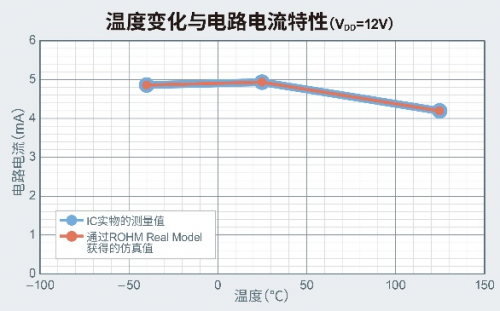

在新产品验证用的仿真模型中,利用ROHM自有的建模技术,忠实地再现了实际IC的电气特性和温度特性,成功地使仿真值与IC实物的值完全一致。ROHM提供这种高精度SPICE模型“ROHM Real Model”,通过可靠的验证,可有效防止实际试制后的返工等情况发生,有助于提高应用产品的开发效率。这种SPICE模型可在ROHM官网搜索产品型号“BD8758xYx-C”或者通过以下链接查看。
<应用示例>
■EV/HEV车载逆变器、引擎控制单元、eCall(车辆紧急呼叫系统)、汽车导航系统、汽车空调
■工业设备(FA设备)、计量仪器、测量设备、伺服系统、各种传感器系统
等对电子电路降噪要求高的各类车载和工业设备。

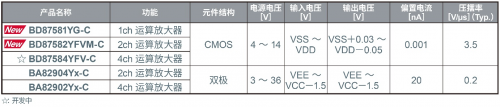

<车载用EMARMOUR™运算放大器/比较器系列的产品阵容>
该系列支持汽车电子产品可靠性标准“AEC-Q100”,实现了高可靠性,用户可以放心地替换有噪声干扰问题的现有产品。
●运算放大器
●比较器
如欲了解上述以外的EMARMOUR™系列产品阵容,请参阅链接:https://www.rohm.com.cn/emarmour
<电商销售信息>
对象产品:轨到轨输入输出高速CMOS运算放大器“BD87581YG-C”“BD87582YFVM-C”
起售时间:2021年4月起
电商平台:Ameya360和Sekorm
<术语解说>
*1)抗EMI(Electromagnetic Interference: 电磁干扰)性能
是表示对周围产生的噪声干扰的耐受性的指标。如果抗EMI性能较差,则当周围产生噪声干扰时,元器件或系统有可能产生误动作,因此需要使用滤波器(电容器、电阻器等)和屏蔽(金属板)来降低噪声。
*2) 轨到轨输入输出
指在信号处理中可以在不受限制的电源电压范围内处理输入信号和输出信号。
*3) 运算放大器、比较器
运算放大器通过放大传感器输出信号等微小信号,使之达到微控制器等可识别的电压电平。比较器可对传感器的输出信号等进行阈值判断,并可输出数字(High / Low)信号。
*4) ROHM Real Model
使用ROHM自有的建模技术,成功地使仿真值与实际IC的值完全一致的高精度仿真模型。
・“EMARMOUR™”是ROHM Co.,Ltd.的商标或注册商标。
