横河示波器一直以设计精巧，质量稳定著称，深受广大用户喜爱。早在2002年，横河就推出了世界第一台8ch示波器;2012年，推出了DLM4000系列8ch示波器，当时还是世界上唯一的8ch示波器;如今横河继续保持先行者的勇气，经过细心打磨，今年推出了全新的DLM5000系列示波器。下面是这款新品的相关介绍!
更多灵活通道
1、8路模拟通道多至32 bit逻i输入、
2、2台同步功能“DLMsync”灵活配置通道数
引进4通道机型,可以实现“8+8=16”,“8+4=12”, “4+4=8”
更直观，更顺畅的操作性
1、除旋钮与按钮外，新追加采用了触摸屏操作，更加直观
2、USB 3.0接口实现高速传输至PC以进一步分析
测量性能
1、350MHz/500MHz带宽，2.5GS/s
2、最大500 Mpoints长存储
3、整体性能改善，如低残留噪声，更准确的触发。
其它性能，提高测量效率
1、梳理横河原有的“历史功能”、串行总线分析“串行总线自动设置”、“实时带宽滤波器”、“周期参数测量”、灵活的“用户自定义计算”等独特功能。
2、专用操作系统，启动时间短，稳定可靠。
3、占地面积小。轻巧便携。
前面板外观及触摸屏
基于DLM4000的触摸屏，改善了操控性和其他性能。
屏幕升级为大尺寸触摸屏，操作更加方便。时间轴，量程与缩放可像平板手机电脑一样，两根手指开合控制。缩放窗口的位置与光标也可以用手指直接进行拖曳。测量项目 文件名 等对话框，可以直接用手指点选，非常方便。菜单与对话框透明显示(透视)功能，在设置条件的同时也能够查看测量的波形现状。打开运算通道时，会出现一个运算通道设置按钮，无需复杂菜单操作，直接点选即可对运算通道进行设置。这两个都是全新的功能。
触摸屏操作
●直观的波形操作
- Time/div 手指捏合/扩开实现
- V/div, 垂直位置, V-缩放与位置
- 光标与缩放位置可拖曳
- 缩放比例也可手指捏合/扩开实现
- 触发电平/ 触发位置可拖曳
●设置操作更简单
- 菜单选择/测量项目选择/文件名输入/对话框条件设置
- 菜单和设置对话框透明显示功能
■ 设置的同时可以查看测量波形
- 运算通道的快捷设置
■ 当打开运算通道时，专用按钮就会出现，你可以直接点击它进入设置菜单。
DLM5000的增强特性
与上一代产品DLM4000及DLM3000和DLM2000相比，DLM5000的魅力除了颜值能打，还在于灵魂的万里挑一。
全新设计的模拟电路
模拟前端，采集系统，触发电路，CPU平台…大多数重要部件都经过全新设计以满足当今的测试需求。
将直接输入的电压量程增至300Vrms，减少了残余噪声至原来的50%，因此可以设置500uV与1mV/div的更小量程，从而使DLM5000示波器可以测量更宽动态范围的信号。
数字触发电路
能轻易捕捉到更大范围变化的信号
引入数字触发器，显著降低了触发误差/抖动。
支持新的触发类型(异常: Runt, Rise/Fall time, 总线: CXPI, Both edge)
采集/波形更新

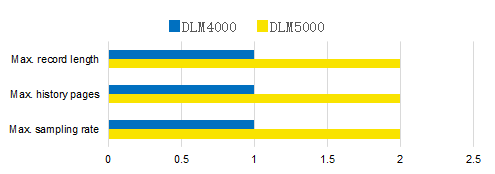

采样率提升了一倍，所有通道都 2.5GS/s采样，继承并发扬了横河长存储的优良传统，存储深度可达500M点，历史存储屏幕数也相应提升到10万屏。
DLM5000可以实现更快的校准响应和顺畅的PC控制。
– x2长存储(500Mpts), x2历史存储屏数(100k)
– x2快速采样(2.5GS/s for all ch), x3显示更新(40k/s/ch @1.25kPts)
数据保存/传输
内部存储区可扩展至64G，是“前任”的8倍，文件保存速度是提升10倍，使用USB3.0技术，传输速度也是“前任”的10倍。
- x8倍内部存储器容量(64GB，SSD)
- x10倍保存速度(internal SSD)
- x10倍传输速度(USB3.0)
DLM5000的用武之地
汽车电子与嵌入式系统的混合信号测量
随着ADAS(高级驾驶辅助系统)需求的增加，系统变得越来越复杂，ECU、传感器和执行器的数量不断增加。而观测传感器和执行器，不仅要测试模拟波形，还要检查车辆串行总线上的数据。在这种情况下，需要同时观察4个以上通道信号的波形测量仪器。DLM5000可以解决燃眉之急。
评估开/关机时序
FPGA等高性能器件对电源质量要求严格且需要相当数量的电源供电。
例如在FPGA中，有很多供电系统，包括核心供电电压，各组与外围电路接口的电源，以及用于高速串行通信接口的电源。
通常，每一种电源设备的通电顺序和上升到电压的时间都有规定，因此不仅要检查时间，而且要检查波形质量与重复性。能够反复进行模拟多通道测量的波形仪器是必不可少的。
多电平逆变器的解决方案
多电平逆变器对输入直流电压进行分压，并对输出电压进行多电平控制。由于这种分压是用开关元件进行的，所以与传统逆变器相比，开关元件的数量会增加，测点的数量也会增加。很可能需要同时测量8个或更多的通道。
嵌入式系统的总线分析
串行总线在今天的数字设计中非常普遍了，被用于各种目的，从板载芯片到芯片通信，从CPU到外围控制，以及远程传感器数据传输和控制在嵌入式系统。
工程师面临着复杂的测试困难：一个系统运行多个串行总线;串行总线解码设置复杂;没有足够的通道参与解码。
对此，DLM5000可以提供有力支持：8模拟/32-bits逻辑通道，可同时测量多种信号，同时分析4组总线;它的自动设置功能，支持自动分析输入信号和复杂参数，如比特率和阈值水平。
三相电机与逆变器
3相电压与3相电流的测试，需要6ch以上的示波器;需要同时测量控制信号;需要分析PWM 电压波形;过程测试需要长期、高速采集波形。
DLM5000的8路模拟, 32-bits逻辑同时测量多路复合信号;滤波r、周期统计与电源分析功能;最大500MW长存储，全通道2.5Gs/S采样。这些特性使得DLM5000可以有效满足此类测试需求。
关于横河
横河测量技术(上海)有限公司作为日本横河电机株式会社的全资子公司全面负责YOKOGAWA测试仪器仪表在华销售、技术支持、售后服务等一条龙业务。主要产品涵盖YOKOGAWA波形类、电功类、光通讯类、记录类及现场在线类测量仪器仪表，是多方位综合通用仪器销售公司和全方位科技公司。
