安路科技: FPGA中block ram的特殊用法列举

在FPGA中block ram是很常见的硬核资源,合理的利用这些硬件资源一定程度上可以优化整个设计,节约资源利用率,充分开发FPGA芯片中的潜在价值,本文根据前人总结的一些用法,结合安路科技FPGA做简单总结,说明基本原理。

用法一:使用双口模式拆分成2个小容量的BRAM

基本原理如下:

· 以1K*9bit双端口配置模式为例,一个bram9k,可以当作两个512*9k rom

· 将A端口的地址最高位固定接0,B端口的地址最高位固定接1,则通过A端口只能访问0~511的地址空间,通过B端口只能访问512~1023地址空间,互不冲突,相当于两个小容量的rom

用法二:用作并行数据的多周期延时

· 将bram例化成简单双端口模式,并将写端口固定使能为写,读端口固定使能为读。

· 将ram模式配置成 “读优先模式”,每次在写某个地址之前会先把该地址的数据输出

· 用一个模长为N(N=4)的计数器,反复向ram中写数据,会得到一个延时为N+1的输出数据

如下图:

安路科技: FPGA中block ram的特殊用法列举

  用法三:用作高速大规模计数器

基本原理如下:

· 以9Kbit bram为例,设置成双端口,1k*9bit模式

· A端口doa[7:0]是低8bit 计数器输出,doa[8]是进位信号,给到B端口的使能

· B端口dob[7:0]是高8bit计数器输出。

· 由于B端口数据有一个周期延时,将A端口数据延时一个周期之后与B端口构成16bit计数器

· 也即一个9Kbit bram可以构造成一个16bit的计数器

· 设计原型是两个8bit的计数器级联构造16bit计数

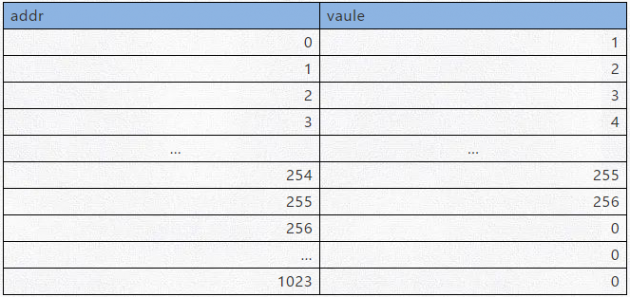

· rom初始化文件

安路科技: FPGA中block ram的特殊用法列举

安路科技: FPGA中block ram的特殊用法列举

用法四:构造高速复杂的状态机

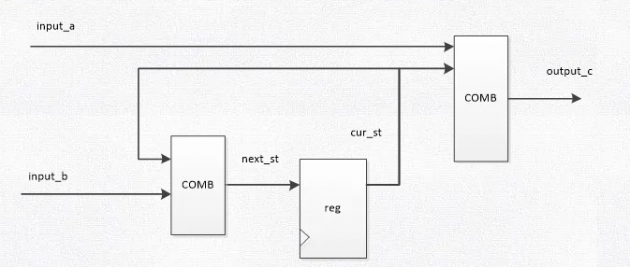

一般状态机原理框图如下:

安路科技: FPGA中block ram的特殊用法列举

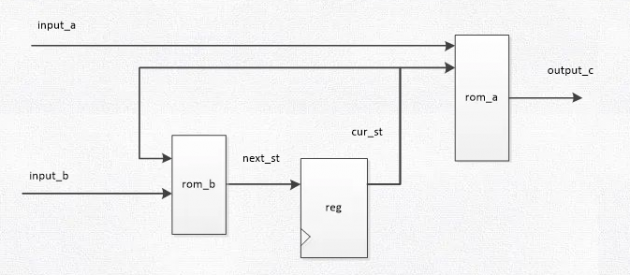

基于rom的状态机原理如下:

安路科技: FPGA中block ram的特殊用法列举

· 首先明确 状态划分,状态跳转条件,状态输出

· 将现态输出与输入给到rom_a的地址端,初始化值为输出值

· 将现态输出与跳转条件给到rom_b的地址端,初始化值为次态输出

· 若状态不多,可以将rom_a与rom_b合并成一个真双口的rom

关于更多细节请参考如下相关文档:

1.《基于FPGA的数字信号处理》 高亚军 电子工业出版社

2.EF2_datahseet_V3.9
