8月6日下午2点整,专注3D数字化及3D打印技术的先临三维线上直播课即将开启,西门子Solid Edge软件认证工程师黄奇铭老师坐镇直播间,从专业角度讲解西门子Solid Edge 2021是如何通过新亮点去提高智能设计效率,重点讲解机械设计中的细分建模功能。
Solid Edge 2021是西门子公司于2020年7月正式推出的新版本,它将帮助使用者进一步改善产品开发效率,强化生产力,并降低成本。Solid Edge软件不仅仅是一款CAD建模软件,它在增强现实(AR)、电气设计、运动仿真、增材制造、云协同等操作中都提供了完整的智能设计解决方案。
Solid Edge 2021版软件七大新亮点:

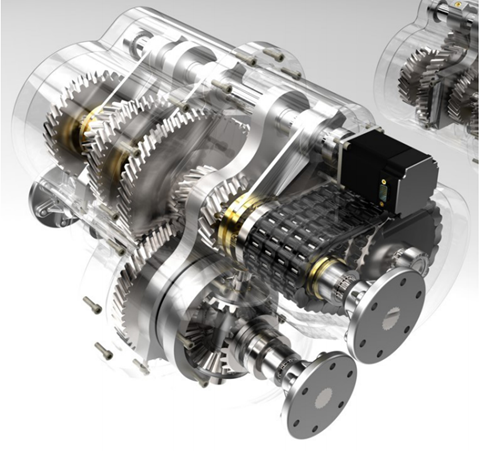

一、机械设计
提供了一个新的用户界面,融入了人工智能(AI)和三维模型智能搜索引擎功能,从而让基于智能设计的细分建模、逆向工程得以快速实现。
五项新功能:

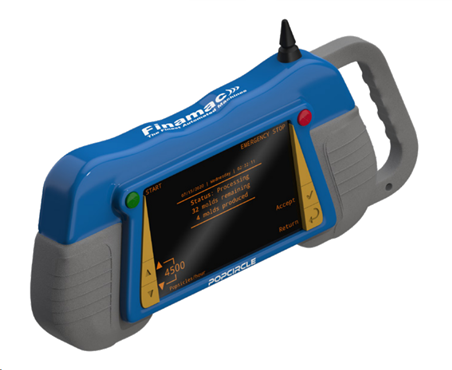

1.细分建模:开发基于有机形状的独特产品,而不需要专家知识;基于原型程式化设计,加快创造独特的产品。
2.自适应UI:新的自适应用户界面(UI),能够利用AI技术预测下一步用户行为,让设计引导更加流畅,使新手用户分分钟“掌握”专业命令,并提高设计师生产力。
3.逆向工程:将3D扫描数据与现有或其他扫描数据进行比较,以检测单个组件中的偏差;让一个数字孪生产品的设计、性能改进和偏差分析加速实现。
4.核心CAD增强:在大型装配、钣金、零件、框架、起草、内部部件翻译、模型定义等实现了效率提升;提供轻量化定位与复制/粘贴功能,让大型组件的设计效能改善;在创建多边法兰时可以一步完成,然后自动修剪。
5.目录集成:可用草图和形状两种方式,在视觉搜索引擎3Dfindit.com中查找3D模型,让目录管理更轻松。
二、电气设计
提供工业控制面板的布局与新的机柜布局能力,使2D面板组装更加快速和准确。
三项新功能:
1.布线和线束设计:为电气面板开发准备可定制化的端子板;从设计到生产完整的自动化流程,以实现更大的线束制造效率;自动路由全信号路径;将电气设计工作集成到TeamCenter®软件/Capital™软件环境中。
2.电气路由:可沿不规则连续几何体布线;使用设计接口文件(DSI)格式,可以导入、导出任何电气计算机辅助设计(ECAD)软件。
3.PCB协作:可将第三方IDX文件导入Solid Edge;可以自动对齐和映射任何Mentor®软件的PCB产品三维模型。
三、运动仿真
通过验证和模拟工作流、装配,从而让设计更加优化。
新亮点:
1.在您的设计中添加流体压力和温度验证,并在流动模拟和结构模拟之间进行更好地集成,以获得更准确和更全面的数字双胞胎。
2.在设计早期对零件、组件和完整系统进行数字化验证和优化,从而减少对物理原型的需求,并节省时间和节约成本。
3.能够为您的个人需求选择匹配的模拟工具,提供强大的、灵活的解决方案。
4.提供易于使用的命令,可以在模拟分析时删除部分组件以加速测试。
四、加工制造
利用可搜索的后处理器数据库加速计算机数控编程,实现新的快速粗加工和自适应铣削。
新亮点:
1.提供在线后处理器数据库,让单台制造设备的产能得到充分发挥。
2利用快速粗加工、高速加工与5轴自适应铣削,更快地去除材料,并增加刀具寿命。
3.可以把你的设计嵌套在任何形状的表面上,允许在有机材料上印刷,如皮革和粗糙的木材。使用新的成本计算器和工作乘数来最大化您的嵌套功能。
4.使用内置教程、模板和向导,可以快速、轻松地部署和学习强大的智能制造解决方案。
五、技术文档
直接从您的3D模型更快地创建高质量的文件和插图。
新亮点:
1.这是西门子强大的产品生命周期管理(PLM)解决方案。Solid Edge和TeamCenter之间紧密集成,可以打开、保存和修改来自TeamCenter的数据,确保您每次都使用正确的数据。
2.从工程到文件,与您的3D模型快速、无缝地直接工作。
3.导入或导出Solid Edge截面视图,包括支持PWD文件。
4.利用数字双胞胎,以确保对原始设计的所有更改都很容易纳入现有出版物。
六、数据管理
快速概念建模和形状搜索功能,让您一手掌握您的数据,节省时间和金钱。
新亮点:
1.基于TeamCenter的概念建模能力,快速创建和评估多个设计场景。
2.易于使用的Solid Edge数据管理解决方案,高效、安全地搜索、管理和共享产品数据。
3.找到适合您的数据管理工具,从内置解决方案到TeamCenter集成;可扩展的Solid Edge工具集可以满足制造商的不同需求。

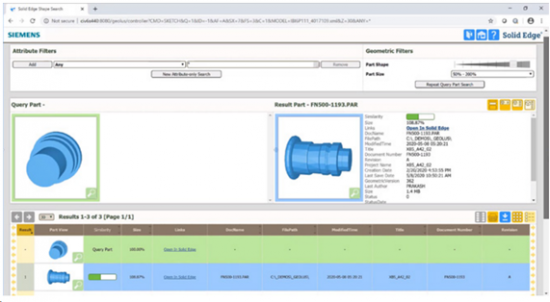

4.可以根据形状搜索零件,消除现有零件的重新设计和再制造成本。
七、云协同
云协同的新工具,扩展您的选择。
新亮点:
1.文件的实时云同步。
2.改善与同事、客户和供应商的沟通,进而加速决策。
3.方便查看、测量和标记任何设备上的任何CAD文件。

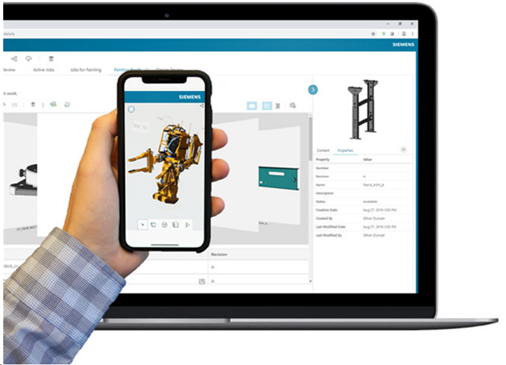

4.可手机和平板电脑上使用增强现实(AR)的方式审阅设计稿。
Solid Edge是一款易于部署、维护和使用的智能设计软件工具,性价比突出,几乎覆盖产品开发过程的所有方面:机械和电气设计,仿真,制造,技术文档,数据管理和云协作等。
先临三维专注3D数字化及3D打印技术十余年,注重自主创新并研发多项核心技术。紧随互联网时代步伐,先临三维以线上直播形式对Solid Edge2021中有关机械设计中细分建模的部分展开专业讲解。由西门子Solid Edge软件认证工程师,拥有7年西门子软件产品客制化实施服务经验的黄奇铭老师主讲。更多关于西门子Solid Edge新版本的干货讲解以及先临三维可通过关注官方微信公众号了解。
